مدولاسیون OFDMA چیست و چه کاربردی دارد؟

اصول کار فناوری مدولاسیون OFDM یا تقسیم فرکانسی چند گانه

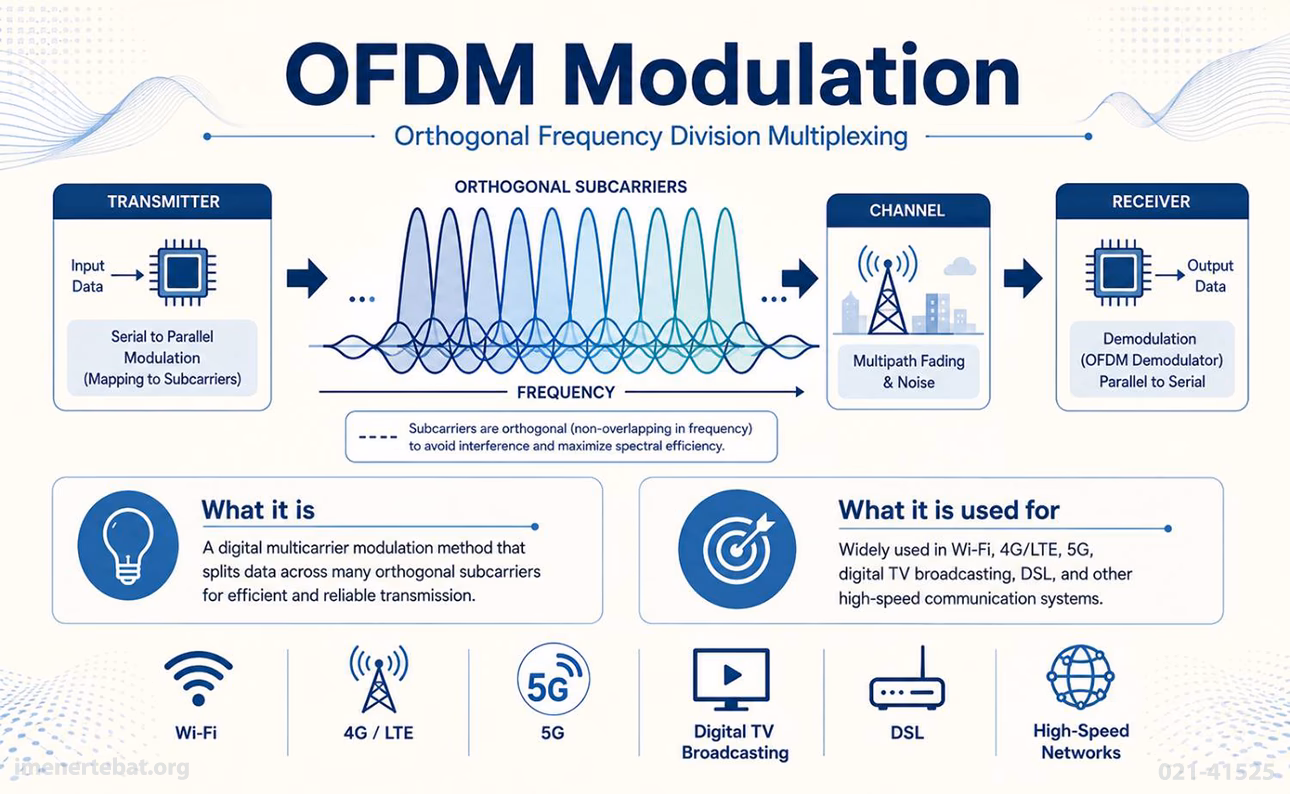

مدولاسیون OFDM یا تقسیم فرکانسی چندگانه متعامد چیست؟ مدولاسیون OFDM یک روش انتقال داده است که در آن پهنای باند یک کانال ارتباطی به تعداد زیادی زیرحامل (Subcarrier) با فاصله فرکانسی کم تقسیم می‌شود. هر یک از این زیرحامل‌ها بخشی از اطلاعات را به‌صورت مستقل منتقل می‌کند. ویژگی اصلی OFDM، متعامد بودن زیرحامل‌ها است؛ به این معنا که زیرحامل‌ها بدون ایجاد تداخل با یکدیگر در کنار هم قرار می‌گیرند و از پهنای باند موجود به شکل مؤثرتری استفاده می‌شود.

در سیستم OFDM،به کارگیری مدولاسیون تقسیم فرکانسی در شبکه جریان داده با سرعت بالا ابتدا به چندین جریان داده با سرعت پایین‌تر تقسیم می‌شود. سپس هر جریان روی یک زیرحامل جداگانه مدوله شده و به‌صورت هم‌زمان ارسال می‌شود. برای ایجاد این زیرحامل‌ها معمولاً از تبدیل فوریه معکوس (IFFT) در فرستنده استفاده می‌شود و در سمت گیرنده با استفاده از تبدیل فوریه سریع (FFT) اطلاعات هر زیرحامل استخراج و بازیابی می‌شود.

یکی از مزایای مهم OFDM، مقاومت بالا در برابر اثرات چندمسیری (Multipath) و کاهش تداخل بین نمادها (ISI) است. برای دستیابی به این ویژگی، یک بازه محافظ به نام پیشوند چرخه‌ای (Cyclic Prefix) به هر نماد OFDM اضافه می‌شود که باعث کاهش تأثیر تأخیرهای ناشی از مسیرهای مختلف انتشار سیگنال می‌گردد. شرکت ایمن ارتباط با ارائه راهکارها و تجهیزات ارتباطی و شبکه‌ای، از این فناوری‌ها در طراحی و پیاده‌سازی شبکه‌های بی‌سیم بهره می‌گیرد تا پایداری ارتباط، کیفیت انتقال داده و عملکرد شبکه در محیط‌های مختلف بهبود یابد.

به دلیل بهره‌وری طیفی بالا، انعطاف‌پذیری در تخصیص منابع و عملکرد مناسب در کانال‌های دارای نویز و چندمسیره، OFDM در بسیاری از فناوری‌های ارتباطی مانند شبکه‌های Wi-Fi، سیستم‌های LTE و DVB مورد استفاده قرار گرفته است. این فناوری همچنین پایه‌ای برای توسعه روش‌های پیشرفته‌تر مانند OFDMA محسوب می‌شود که در آن زیرحامل‌ها بین چندین کاربر تقسیم می‌ شوند.

تفاوت بین تکنیک های cofdm و ofdm چیست؟

آشنایی با تکنیک های OFDM و COFDM هر دو بر پایه تقسیم یک کانال مخابراتی پهن‌باند به تعداد زیادی زیرحامل متعامد کار می‌کنند. در روش OFDM، داده‌ها روی چندین زیرحامل با نرخ پایین‌تر ارسال می‌شوند که این کار باعث کاهش اثرات تداخل بین سمبل‌ها و مقابله بهتر با چندمسیری شدن کانال می‌شود. اما OFDM به‌تنهایی فاقد یک روش کدگذاری قدرتمند برای مقابله با خطاهای ناشی از نویز و اختلالات کانال است. تفاوت بین cofdm و ofdm چیست؟ در اضافه شدن مرحله کدگذاری تصحیح خطا (Channel Coding) قبل از مدولاسیون OFDM است.

در COFDM، داده‌ها ابتدا با کدهای تصحیح خطا مانند کدهای کانولوشنال، توربو یا LDPC رمزگذاری می‌شوند و سپس روی زیرحامل‌های OFDM قرار می‌گیرند. این کدگذاری باعث می‌شود گیرنده بتواند بخشی از خطاهای ایجادشده در اثر نویز، محوشدگی و تداخل را تشخیص داده و اصلاح کند. از نظر عملکرد، OFDM ساده‌تر و دارای پیچیدگی کمتر است و در سیستم‌هایی که شرایط کانال نسبتا پایدار است می‌تواند عملکرد مناسبی داشته باشد.

در مقابل، COFDM به دلیل داشتن قابلیت تصحیح خطا، مقاومت بیشتری در برابر کانال‌های نامناسب، تغییرات سریع محیط و تداخل‌های شدید دارد. به همین دلیل در کاربردهایی مانند پخش تلویزیون دیجیتال زمینی، ارتباطات بی‌سیم و برخی سیستم‌های رادیویی حرفه‌ای بیشتر از COFDM استفاده می‌شود. COFDM را می‌توان نسخه بهبود‌یافته OFDM دانست که با افزودن کدگذاری خطا، قابلیت اطمینان انتقال داده را افزایش می‌دهد.

کاربرد مدولاسیون OFDM در شبکه Wi-Fi چیست؟

تکنولوژی OFDM در مخابرات یکی از مهم‌ترین روش‌های انتقال داده در شبکه‌های بی‌سیم Wi-Fi است که با تقسیم پهنای باند کانال به تعداد زیادی زیرحامل متعامد، امکان ارسال هم‌زمان حجم زیادی از اطلاعات را فراهم می‌کند. در این روش، داده‌های ورودی به چندین جریان کوچک‌تر تقسیم شده و هر جریان روی یک زیرحامل با فرکانس مشخص ارسال می‌شود. این ساختار باعث افزایش بهره‌وری طیفی، کاهش اثرات تداخل و بهبود عملکرد شبکه در محیط‌های دارای موانع و بازتاب‌های متعدد سیگنال می‌شود.

در شبکه‌های Wi-Fi، مدولاسیون OFDM برای افزایش سرعت انتقال داده و بهبود پایداری ارتباط استفاده می‌شود. استانداردهایی مانند IEEE 802.11a، IEEE 802.11n، IEEE 802.11ac و IEEE 802.11ax از تکنیک‌های مبتنی بر OFDM برای انتقال داده بهره می‌برند. استفاده از زیرحامل‌های متعدد به سیستم اجازه می‌دهد در برابر پدیده چندمسیری (Multipath) مقاومت بیشتری داشته باشد؛ زیرا تأخیرهای ناشی از مسیرهای مختلف انتشار سیگنال تأثیر کمتری بر کیفیت ارتباط خواهند داشت.

یکی دیگر از کاربردهای مهم OFDM در Wi-Fi، فراهم کردن بستر مناسب برای استفاده از روش‌های پیشرفته‌تر مانند OFDMA در نسل‌های جدید شبکه‌های بی‌سیم است. در حالی که OFDM معمولاً منابع فرکانسی را در اختیار یک کاربر قرار می‌دهد، OFDMA با تقسیم همین منابع بین چند کاربر، ظرفیت شبکه را در محیط‌های پرتراکم افزایش می‌دهد. به همین دلیل، فناوری‌های مبتنی بر OFDM نقش اساسی در افزایش سرعت، کاهش تأخیر و بهبود تجربه کاربران در شبکه‌های Wi-Fi مدرن دارند.

مدولاسیون‌های مورد استفاده در OFDM چیست؟

مدولاسیون‌های مورد استفاده در OFDM چیست؟ در سیستم‌های OFDM، پس از تقسیم جریان داده به چندین زیرحامل، هر زیرحامل با یکی از روش‌های مدولاسیون دیجیتال، اطلاعات را منتقل می‌کند. انتخاب نوع مدولاسیون تأثیر مستقیمی بر سرعت انتقال داده، کیفیت ارتباط و مقاومت سیستم در برابر نویز دارد. روش‌های رایج مدولاسیون در OFDM شامل BPSK، QPSK، QAM با مرتبه‌های مختلف مانند 16-QAM، 64-QAM، 256-QAM و در برخی سیستم‌های پیشرفته‌تر 1024-QAM هستند.

مدولاسیون‌های مرتبه پایین مانند BPSK و QPSK معمولاً در شرایطی که سطح نویز بالا است یا کیفیت کانال ضعیف است استفاده می‌شوند، زیرا قابلیت اطمینان بیشتری در انتقال داده دارند. در مقابل، مدولاسیون‌های مرتبه بالاتر مانند 16-QAM، 64-QAM و 256-QAM تعداد بیت‌های بیشتری را در هر سمبل منتقل می‌کنند و باعث افزایش سرعت داده می‌شوند، اما برای عملکرد مناسب به سیگنال با کیفیت‌تر و نسبت سیگنال به نویز (SNR) بالاتر نیاز دارند.

در شبکه‌های مدرن مبتنی بر OFDM مانند Wi-Fi، LTE و 5G، انتخاب نوع مدولاسیون معمولاً به‌صورت تطبیقی انجام می‌شود. در این روش، سیستم با بررسی شرایط کانال ارتباطی، فاصله کاربر از فرستنده و میزان نویز موجود، مناسب‌ترین مدولاسیون را انتخاب می‌کند. برای مثال، در شرایط نامناسب ممکن است از QPSK استفاده شود، در حالی که در شرایط ایده‌آل برای دستیابی به سرعت بالاتر، مدولاسیون‌هایی مانند 256-QAM یا 1024-QAM به کار گرفته می‌شوند.

مدولاسیون QPSK در OFDM چیست و چه مزایایی دارد؟

مدولاسیون QPSK (Quadrature Phase Shift Keying) یکی از روش‌های پرکاربرد مدولاسیون دیجیتال در سیستم‌های OFDM است که با تغییر فاز سیگنال حامل، اطلاعات دیجیتال را منتقل می‌کند. در این روش، هر سمبل QPSK دارای چهار حالت فازی مختلف است و هر حالت می‌تواند 2 بیت داده را منتقل کند. در سیستم OFDM، داده‌ها پس از تقسیم روی زیرحامل‌ها، با استفاده از QPSK روی هر زیرحامل مدوله شده و سپس به‌صورت هم‌زمان ارسال می‌شوند.

یکی از مهم‌ترین مزایای QPSK در OFDM، مقاومت بالا در برابر نویز و اختلالات کانال است. از آنجا که فاصله بین حالت‌های فازی در این روش نسبتاً مناسب است، گیرنده می‌تواند سیگنال‌ها را حتی در شرایطی که کیفیت کانال پایین است با خطای کمتری تشخیص دهد. به همین دلیل، QPSK معمولاً در محیط‌هایی که فاصله کاربر از فرستنده زیاد است، میزان تداخل بالا است یا نسبت سیگنال به نویز (SNR) پایین است، مورد استفاده قرار می‌گیرد.

با وجود اینکه QPSK سرعت انتقال داده کمتری نسبت به مدولاسیون‌های مرتبه بالاتر مانند 64-QAM و 256-QAM دارد، اما تعادل مناسبی بین سرعت، پایداری و کیفیت ارتباط ایجاد می‌کند. به همین دلیل در فناوری‌های مبتنی بر OFDM مانند شبکه‌های Wi-Fi، LTE و 5G به‌عنوان یکی از حالت‌های مدولاسیون تطبیقی استفاده می‌شود؛ به این صورت که در شرایط نامناسب شبکه، سیستم برای حفظ اتصال پایدار به QPSK تغییر حالت می‌دهد و در شرایط بهتر از مدولاسیون‌های سریع‌تر استفاده می‌کند.

QAM در مدولاسیون OFDMA چیست و چه کاربردی دارد؟

مدولاسیون QAM چیست؟ یکی از مهم‌ترین روش‌های مدولاسیون دیجیتال در سیستم‌های OFDM است که با تغییر هم‌زمان دامنه و فاز سیگنال، امکان انتقال تعداد بیشتری بیت در هر سمبل را فراهم می‌کند. در ساختار OFDM، هر زیرحامل می‌تواند با استفاده از QAM اطلاعات بیشتری را حمل کند؛ به همین دلیل ظرفیت انتقال داده در یک پهنای باند مشخص افزایش می‌یابد. مدولاسیون‌های رایج QAM شامل 16-QAM، 64-QAM، 256-QAM و 1024-QAM هستند که هر کدام تعداد متفاوتی بیت را در هر سمبل منتقل می‌کنند.

افزایش مرتبه QAM باعث افزایش سرعت انتقال داده می‌شود، زیرا تعداد نقاط موجود در صورت فلکی مدولاسیون (Constellation) بیشتر شده و هر سمبل می‌تواند اطلاعات بیشتری را نمایش دهد. برای مثال، در 16-QAM هر سمبل 4 بیت داده، در 64-QAM هر سمبل 6 بیت و در 256-QAM هر سمبل 8 بیت اطلاعات را منتقل می‌کند. با قرار گرفتن این مدولاسیون روی تعداد زیادی زیرحامل OFDM، نرخ داده کلی سیستم به میزان قابل توجهی افزایش پیدا می‌کند و امکان ارائه سرویس‌های پرسرعت در شبکه‌های بی‌سیم فراهم می‌شود.

با وجود مزیت افزایش سرعت، مدولاسیون‌های QAM مرتبه بالا به کیفیت سیگنال بهتر و نسبت سیگنال به نویز (SNR) بالاتری نیاز دارند، زیرا فاصله بین نقاط مدولاسیون کاهش پیدا می‌کند و احتمال خطا در شرایط نویزی افزایش می‌یابد. به همین دلیل، در شبکه‌های مدرن مبتنی بر OFDM مانند Wi-Fi، LTE و 5G از روش مدولاسیون تطبیقی (Adaptive Modulation) استفاده می‌شود تا سیستم با توجه به شرایط کانال، بین QPSK، 16-QAM، 64-QAM، 256-QAM یا 1024-QAM مناسب‌ترین گزینه را انتخاب کند.

نتیجه گیری و سوالات متداول

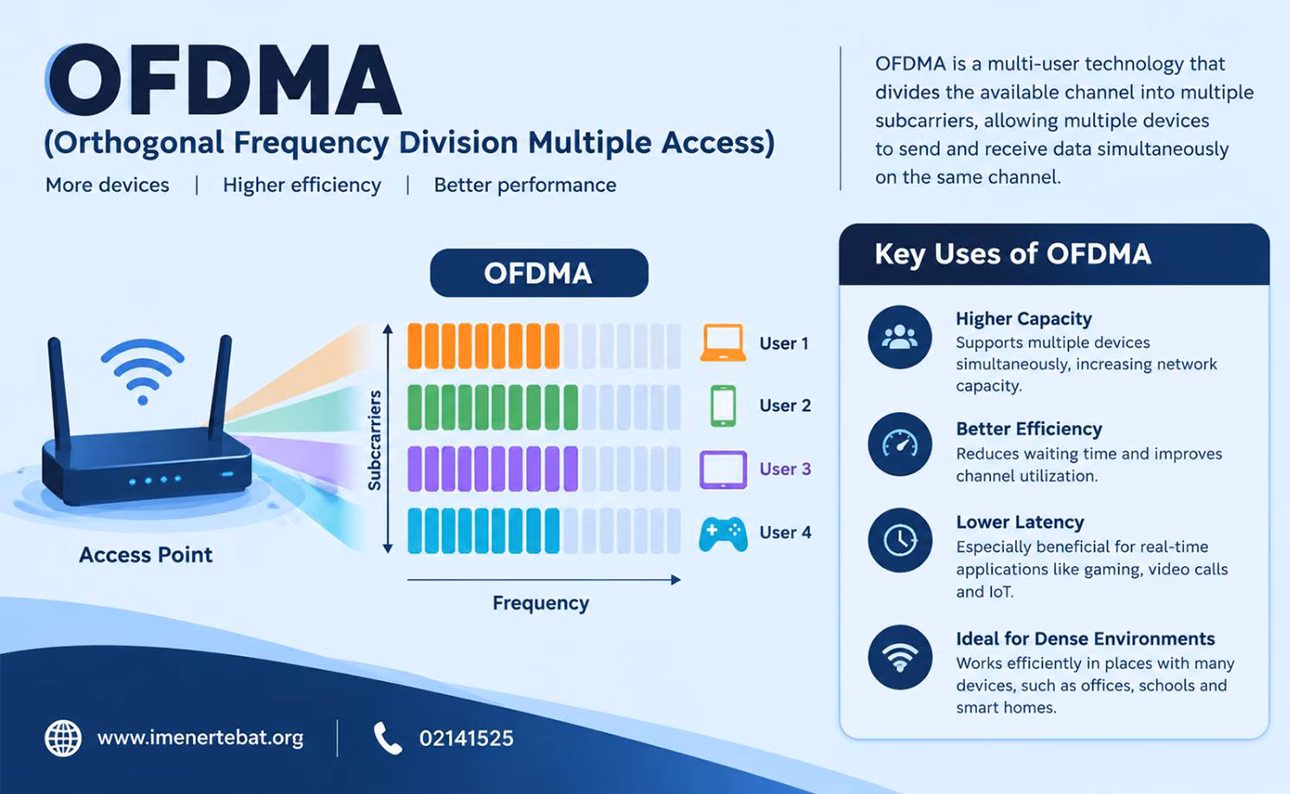

مدولاسیون OFDMA چیست و چه کاربردی دارد؟ یکی از روش‌های پیشرفته دسترسی چندکاربره مبتنی بر OFDM است که با تقسیم پهنای باند یک کانال ارتباطی به تعداد زیادی زیرحامل، امکان استفاده هم‌زمان چندین کاربر از منابع فرکانسی را فراهم می‌کند. این فناوری با مدیریت هوشمند زیرحامل‌ها، باعث افزایش بهره‌وری طیفی، کاهش تأخیر و بهبود ظرفیت شبکه می‌شود و به همین دلیل به یکی از فناوری‌های کلیدی در شبکه‌های ارتباطی نسل جدید تبدیل شده است.

مدولاسیون OFDMA چیست و چه کاربردی دارد؟ کاربرد OFDMA در فناوری‌هایی مانند Wi-Fi 6، LTE و 5G نشان می‌دهد که این روش نقش مهمی در بهبود عملکرد شبکه‌های پرتراکم دارد. برخلاف روش‌های قدیمی که کاربران مجبور بودند در زمان‌های مختلف از یک کانال استفاده کنند، OFDMA منابع فرکانسی را بین چند کاربر تقسیم کرده و امکان انتقال هم‌زمان داده را فراهم می‌کند. این ویژگی باعث کاهش زمان انتظار، افزایش تعداد کاربران قابل پشتیبانی و بهبود کیفیت سرویس‌های ارتباطی می‌شود.

در مجموع، مدولاسیون OFDMA چیست و چه کاربردی دارد؟ را می‌توان یکی از مهم‌ترین توسعه‌های فناوری OFDM دانست که علاوه بر حفظ مزایای انتقال چندحاملی، قابلیت مدیریت چندین کاربر را نیز به سیستم اضافه می‌کند. ترکیب بهره‌وری طیفی بالا، انعطاف‌پذیری در تخصیص منابع و عملکرد مناسب در شرایط مختلف کانال، باعث شده است OFDMA به عنوان یک فناوری پایه در طراحی شبکه‌های بی‌سیم پرسرعت و آینده ارتباطات مانند 5G و نسل‌های بعدی مورد توجه قرار گیرد.
