تکنولوژی WDR در دوربین مداربسته

منظور از تکنولوژی WDR در دوربین مداربسته چیست؟

در دنیای نظارت تصویری، کیفیت تصویر در شرایط نوری چالش‌ برانگیز همیشه یک اولویت بوده است. دوربین‌های مداربسته اغلب با صحنه‌هایی روبرو می‌شوند که تفاوت نور در نقاط مختلف تصویر بسیار زیاد است، برای مثال، صحنه‌ای که یک سمت آن روشن و سمت دیگر تاریک است مانند ورودی یک ساختمان در روز روشن این اتفاق می افتد. در چنین شرایطی، دوربین‌های معمولی قادر به ثبت جزئیات کافی در هر دو ناحیه روشن و تاریک نیستند و یا تصویر بیش از حد سفید (Overexposed) یا بیش از حد سیاه (Underexposed) می‌شود.

اینجاست که تکنولوژی Wide Dynamic Range  یا به اختصار WDR وارد عمل می‌شود. WDR چیست؟ به معنی محدوده دینامیکی گسترده است. این تکنولوژی به دوربین‌ های مداربسته مانند دوربین هایک ویژن اجازه می‌ دهد تا تصاویری با جزئیات بالا در هر دو ناحیه روشن و تاریک یک صحنه به طور همزمان ثبت کنند. به عبارت ساده‌تر، WDR توانایی دوربین را در مدیریت تفاوت‌ های شدید نوری افزایش می‌ دهد و تصویری متعادل و قابل استفاده ارائه می‌دهد، حتی زمانی که بخش‌ هایی از صحنه بسیار روشن و بخش‌های دیگر بسیار تاریک هستند. در بسیاری از دوربین‌ های مداربسته، امکان تنظیم سطح WDR وجود دارد.

این تنظیمات معمولاً با مقادیری مانند 60dB، 100dB، 120dB و بالاتر نمایش داده می‌شوند. عدد بالاتر نشان‌ دهنده توانایی بیشتر دوربین تحت شبکه در مدیریت محدوده دینامیکی گسترده‌ تر است. انتخاب سطح مناسب WDR بستگی به شدت تفاوت نوری در محیط مورد نظر شما دارد. تکنولوژی WDR نقشی اساسی در ارتقاء کارایی و دقت سیستم‌های نظارت تصویری ایفا می‌کند. در بسیاری از موقعیت‌ ها، تفاوت‌ های شدید نوری می‌تواند مانع از ثبت جزئیات مهم و شناسایی دقیق افراد یا اشیاء شود. WDR با ارائه تصویری متعادل در چنین شرایطی، به طور قابل توجهی به رفع این محدودیت‌ها کمک می‌کند.

انواع WDR در دوربین مداربسته

WDR در دوربین‌ های مداربسته به قابلیتی گفته می‌ شود که به دوربین امکان می‌ دهد تا تصاویر با کیفیت بالا را در شرایط نوری بسیار متفاوت، هم در نقاط روشن و هم در نقاط تاریک، ثبت کند. این تکنولوژی با ایجاد تعادل بین نوردهی بخش‌های روشن و تاریک تصویر، جزئیات بیشتری را در هر دو ناحیه نمایان می‌سازد. انواع WDR در دوربین‌ های مداربسته را در ادامه مغرفی می کنیم. Digital WDR (DWDR) از نظر سخت‌ افزاری پیشرفته نیست و با استفاده از الگوریتم‌های نرم‌افزاری، روشنایی تصویر را تنظیم می‌ کند.

DWDR با پردازش دیجیتال تصویر، نقاط تاریک را روشن‌ تر و نقاط روشن را کمی تیره‌ تر نشان می‌ دهد تا محدوده دینامیکی تصویر افزایش یابد. این روش نسبت به انواع دیگر WDR، کیفیت پایین‌ تری دارد اما هزینه تولید آن نیز کمتر است. True WDR از سنسورهای پیشرفته و پردازش سخت‌ افزاری برای ثبت تصاویر با محدوده دینامیکی بالا استفاده می‌کند. True WDR با گرفتن چندین تصویر با نوردهی‌ های متفاوت در یک لحظه و ترکیب آن‌ ها، تصویری واحد با جزئیات بسیار بالا در روشن‌ ترین و تاریک‌ ترین نقاط صحنه ایجاد می‌کند.

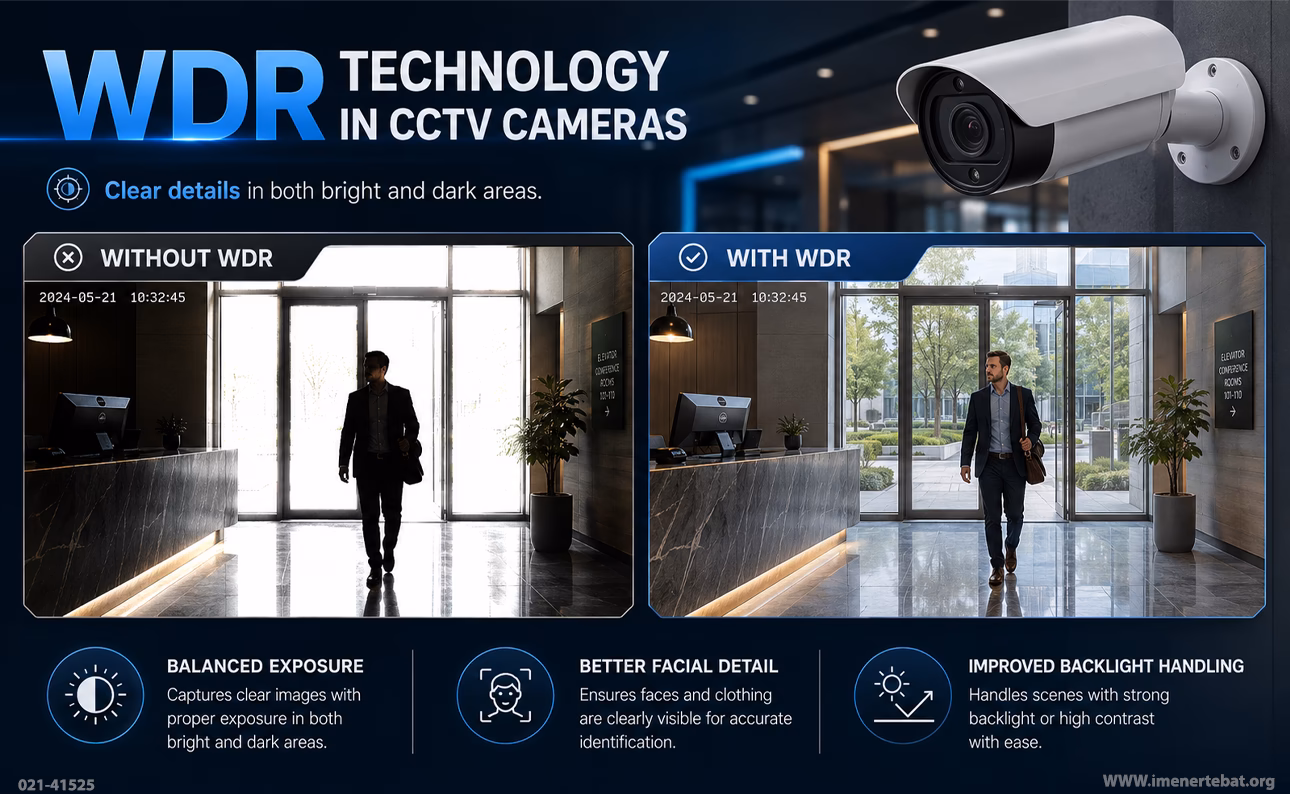

در این تصویر تکنولوژی WDR در دوربین مداربسته را مشاهده می کنید

این روش کیفیت تصویر بسیار بالاتری نسبت به DWDR ارائه می‌ دهد و برای محیط‌هایی با تضاد نوری شدید، مانند ورودی ساختمان‌ها یا پارکینگ‌ها، ایده‌آل است. Super WDR نسخه‌ ای پیشرفته‌ تر از True WDR است که با استفاده از سنسورهای با حساسیت بالا و الگوریتم‌های پردازشی پیچیده‌تر، محدوده دینامیکی بسیار وسیع‌تری را نسبت به True WDR ارائه می‌دهد. Super WDR قادر است جزئیات خیره‌کننده‌ ای را حتی در شرایط نوری بسیار چالش‌ برانگیز، مانند نور مستقیم خورشید و سایه‌ های عمیق به طور همزمان، ثبت کند. این تکنولوژی معمولاً در دوربین‌ های مداربسته حرفه‌ای و رده بالا یافت می‌ شود.

اهمیت WDR در دوربین مداربسته

چرا WDR در دوربین مداربسته مهم است؟ این موضوع یکی از سوالات مهم کاربران در هنگام خرید دوربین مداربسته باقابلیت WDR می باشد. مکان‌ هایی مانند ورودی ساختمان‌ها، درب پارکینگ‌ ها یا ورودی فروشگاه‌ ها، اغلب با تفاوت نوری شدیدی بین فضای داخلی و خارجی مواجه هستند. به عنوان مثال، در طول روز، بیرون ساختمان ممکن است غرق در نور خورشید باشد، در حالی که داخل ساختمان تاریک‌تر است. دوربین‌هایی که فاقد WDR هستند، در ثبت همزمان جزئیات هر دو ناحیه ناتوانند، یا چهره افراد در ورودی قابل تشخیص نیست و جزئیات دیده نمی شود. WDR با متعادل‌ سازی این تفاوت نوری، تضمین می‌کند که چهره افراد، پلاک خودروها و سایر جزئیات به وضوح قابل مشاهده باشند.

صحنه‌ هایی که دوربین مستقیماً به سمت منابع نور قوی مانند خورشید یا لامپ‌های پرنور نشانه رفته است، چالش بزرگی برای دوربین‌های معمولی ایجاد می‌کند. نور شدید پس‌زمینه باعث می‌شود ناحیه جلوی دوربین کاملاً سفید و بدون جزئیات (Overexposed) شود، در حالی که ناحیه مقابل نور، بسیار تاریک (Underexposed) باقی می‌ماند. WDR با پردازش هوشمندانه تصویر، اثر نور شدید پس‌ زمینه را خنثی کرده و جزئیات ناحیه تاریک‌تر را نمایان می‌سازد، بدون اینکه تصویر کلی دچار اعوجاج شود. این قابلیت برای شناسایی تهدیدات یا رویدادها در مناطقی که با نور شدید مواجه هستند، حیاتی است.

در فضاهای داخلی مانند اتاق‌ های اداری، منازل یا فروشگاه‌ ها که دارای پنجره‌ های متعدد هستند، توزیع نور می‌ تواند بسیار نامتوازن باشد. نواحی نزدیک به پنجره‌ ها ممکن است بیش از حد روشن باشند، در حالی که نقاط دورتر تاریک باقی می‌مانند. WDR به دوربین کمک می‌کند تا با ایجاد تعادل نوری در سراسر تصویر، از تاریک یا روشن شدن بیش از حد نواحی مختلف جلوگیری کند. این امر باعث می‌ شود تا تمام بخش‌ های اتاق، از جمله اشیاء و افراد دورتر از منابع نور، به وضوح قابل مشاهده باشند و امکان نظارت و تجزیه و تحلیل جامع‌ تری فراهم شود.

نحوه عملکرد تکنولوژی WDR در دوربین مداربسته

روش‌های مختلفی برای پیاده‌ سازی WDR در دوربین‌ های مداربسته وجود دارد که رایج‌ ترین آن‌ ها شامل WDR سخت‌ افزاری و WDR نرم‌ افزاری می باشد. WDR سخت افزاری پیشرفته‌ ترین و موثرترین نوع WDR است. در این تکنیک، سنسور تصویر دوربین به طور همزمان دو تصویر با نوردهی‌ های متفاوت، یکی با نوردهی کم برای نواحی روشن و دیگری با نوردهی زیاد برای نواحی تاریک ثبت می‌کند. سپس این دو تصویر با استفاده از الگوریتم‌های پردازشی خاصی ترکیب شده و یک تصویر نهایی با جزئیات بالا در کل محدوده دینامیکی ایجاد می‌کنند.

این روش به دلیل استفاده از سخت‌افزار اختصاصی، کیفیت بسیار بالایی دارد و جزئیات فوق‌العاده‌ای را در شرایط نوری دشوار حفظ می‌کند. در روش WDR نرم‌افزاری به جای استفاده از سخت‌ افزار اختصاصی، از قدرت پردازش نرم‌افزاری برای شبیه‌سازی اثر WDR استفاده می‌کند. در DWDR، دوربین تنها یک تصویر با نوردهی استاندارد ثبت می‌کند و سپس با اعمال الگوریتم‌های نرم‌افزاری، روشنایی نواحی مختلف تصویر را تنظیم می‌کند. این روش نسبت به True WDR، هزینه کمتری دارد اما کارایی آن نیز پایین‌تر است و ممکن است در شرایط نوری بسیار شدید، نتایج مطلوبی ارائه ندهد و گاهی باعث ایجاد نویز یا اعوجاج در تصویر شود.

تفاوت True WDR و DWDR در چیست؟

True WDR معمولاً کیفیت تصویر بهتری می‌دهد چون دوربین دو تصویر را با نوردهی متفاوت ثبت می‌کند و بعد با ترکیب مناسب آن‌ها، جزئیات نواحی روشن و تاریک را دقیق‌تر حفظ می‌کند. در مقابل، DWDR بیشتر شبیه این است که دوربین یک تصویر با نوردهی معمولی بگیرد و سپس با پردازش نرم‌افزاری روشنایی بخش‌های مختلف را تنظیم کند؛ بنابراین در نورهای خیلی سخت ممکن است تصویر کمی افت کیفیت داشته باشد یا جزئیات کمتر از حالت True WDR حفظ شود.

از نظر پیاده‌سازی، True WDR به سخت‌افزار و پردازش تخصصی‌تری نیاز دارد و به همین دلیل عملکرد آن پایدارتر و نزدیک‌تر به شرایط واقعی است. اما DWDR با استفاده از الگوریتم‌های نرم‌افزاری انجام می‌شود و چون سخت‌افزار پیچیده‌تری لازم ندارد، معمولاً ساده‌تر و ارزان‌تر پیاده‌ سازی می‌شود. به همین دلیل، معمولاً هزینه دوربین‌های True WDR بیشتر از مدل‌ های DWDR است. شما در True WDR برای گرفتن نتیجه بهتر در صحنه‌ های پرچالش هزینه بیشتری می‌ پردازید، در حالی که DWDR می‌تواند برای بسیاری از محیط‌های روزمره و کم‌چالش انتخاب اقتصادی‌تری باشد.

در کاربرد نیز این تفاوت خودش را نشان می‌دهد. True WDR بیشتر برای مکان‌هایی پیشنهاد می‌شود که اختلاف نور شدید دارند، مثل پارکینگ‌ها، ورودی ساختمان‌ ها و جاهایی که از بیرون بسیار روشن وارد فضای داخل می‌شوید. DWDR هم برای استفاده‌های عمومی‌تر، مثل فضاهای داخلی با نور نسبتاً متعادل یا محیط‌هایی که اختلاف نور آن‌قدر شدید نیست، می‌ تواند کاملاً کافی باشد. پس اگر در صحنه با نور خیلی شدید طرف هستید، True WDR معمولاً نتیجه قابل‌ قبول می‌دهد. اما در محیط‌های معمولی که اختلاف روشنایی کمتر است، DWDR با وجود هزینه کمتر می‌تواند نیاز شما را برطرف کند و در عین حال تصویر قابل قبولی ارائه دهد.

نکات مهم در انتخاب دوربین مداربسته با قابلیت WDR

در انتخاب دوربین مجهز به WDR، اولین نکته این است که مشخص کنید دوربین از True WDR استفاده می‌کند یا از DWDR استفاده می کند. True WDR چون به‌صورت سخت‌افزاری و با ثبت و ترکیب چند نوردهی مختلف انجام می‌شود، معمولاً عملکرد دقیق‌تر و طبیعی‌تری دارد و برای محیط‌هایی با اختلاف نور شدید انتخاب بهتری است. در مقابل، DWDR بیشتر یک راه‌حل نرم‌افزاری است و برای شرایط نوری معمولی‌تر می‌تواند کافی باشد. نکته مهم بعدی، توجه به مقدار dB مربوط به WDR است.

هرچه این عدد بالاتر باشد، دوربین توانایی بیشتری در مدیریت اختلاف شدید بین بخش‌های روشن و تاریک تصویر دارد. به بیان ساده، dB بالاتر معمولاً یعنی توان بهتر در حفظ جزئیات در صحنه‌هایی که نور محیط متعادل نیست، مثل ورودی ساختمان‌ها یا فضاهای دارای نور پشت‌زمینه شدید. همچنین بهتر است به تکنولوژی‌های مکمل هم توجه کنید. بعضی دوربین‌ها علاوه بر WDR از قابلیت‌ هایی مثل Smart IR ،Starlight یا ColorVu استفاده می‌ کنند که هرکدام به شکل متفاوتی به بهبود تصویر، مخصوصاً در شب یا نور کم، کمک می‌کنند.

ترکیب این فناوری‌ ها می‌ تواند باعث شود دوربین در شرایط گوناگون نوری عملکرد بسیار بهتری داشته باشد. در نهایت، WDR تنها یکی از معیارهای انتخاب دوربین است و نباید به‌ تنهایی ملاک تصمیم‌گیری باشد. رزولوشن، کیفیت سنسور، دید در شب، نوع لنز، فشرده‌سازی تصویر و سازگاری با نیاز محیط هم اهمیت زیادی دارند. ممکن است یک دوربین WDR قوی داشته باشد اما اگر رزولوشن یا سنسور مناسبی نداشته باشد، در عمل خروجی مطلوبی ارائه نکند.

WDR با ترکیب و متعادل‌سازی چند بخش نوردهیِ متفاوت در یک تصویر، کنتراست را در صحنه‌های پر اختلاف روشنایی کنترل می‌کند تا هم جزئیات نواحی روشن و هم تاریک واضح‌تر ثبت شوند.

تفاوتWDR و True WDR و DWDR چیست؟

WDR یک قابلیت کلی برای بهبود تصویر در شرایط نوری نامتعادل است، True WDR این کار را سخت‌افزاری و با کیفیت بالا انجام می‌دهد، در حالی که DWDR بیشتر به پردازش نرم‌افزاری متکی است.
