استک کردن سوئیچ شبکه

استک کردن سوئیچ شبکه باعث می‌شود چند سوئیچ فیزیکی مانند یک سوئیچ شبکه واحد عمل کنند و مدیریت شبکه ساده‌تر گردد. با این روش، ظرفیت پورت‌ها افزایش یافته و پشتیبان های بیشتر برای جلوگیری از قطعی شبکه ایجاد می‌شود. تمام سوئیچ‌ های استک‌ شده از یک پیکربندی و کنترل مرکزی استفاده می‌ کنند که هماهنگی بین آن‌ ها را بهبود می‌ بخشد. این فناوری به‌ ویژه در شبکه‌ های سازمانی و مراکز داده برای مقیاس‌ پذیری، کارایی و پایداری بیشتر کاربرد فراوانی دارد.

منظور از استک کردن سوئیچ شبکه چیست؟

سوئیچ شبکه از دستگاه های کاربردی در یک سازمان بوده که سایر تجهیزات را به یک دیگر متصل می کند. سوئیچ گرنداستریم از شناخته شده ترین سوئیچ ها در بازار می باشند که از کیفیت مطلوبی برخودار می باشند. Stack کردن سویچ به چه معناست؟ استک کردن سوئیچ شبکه یا همان Switch Stacking یعنی چند سوئیچ فیزیکی را طوری به هم متصل کنیم که از دید مدیریت و عملکرد، مثل یک سوئیچ واحد عمل کنند. این قابلیت سبب داشتن یک آدرس IP مدیریتی برای کل استک می باشد. همچنین همه سوئیچ‌ شبکه ها از نظر تنظیمات، جدول MAC و پروتکل‌ های لایه 2 و 3 به صورت یک دستگاه دیده می‌شوند.

به طور کلی تمامی سوئیچ ها به عنوان یک سوئیچ شبکه شناخته می شوند و ظرفیت پورت‌ ها و پهنای‌باند سوییچینگ، به صورت تجمیع شده در اختیار شبکه قرار می‌گیرد. این موضوع در شبکه‌ های سازمانی، دیتاسنترهای کوچک و متوسط، و حتی در لبه شبکه (Access Layer) بسیار رایج است، جایی که به تعداد زیادی پورت نیاز داریم اما نمی‌خواهیم مدیریت پیچیده‌ای داشته باشیم. استک کردن سوئیچ‌ ها مثل سوئیچ سیسکو مزایای متعددی از جمله افزایش قابلیت اطمینان (High Availability) را به همراه دارد، در صورت خرابی یکی از سوئیچ‌ های عضو استک، سایر سوئیچ‌ها به کار خود ادامه داده و اختلالی در عملکرد شبکه ایجاد نمی‌شود.

همچنین، مدیریت شبکه را ساده‌ تر می‌ کند، زیرا به جای پیکربندی تک‌تک سوئیچ‌ ها، تنها یک دستگاه واحد با یک رابط مدیریتی واحد نیاز به تنظیمات دارد. این امر منجر به کاهش هزینه‌ های عملیاتی و زمانی می‌شود. علاوه بر این، استک کردن امکان مقیاس‌پذیری (Scalability) را فراهم می‌آورد، در صورت نیاز به پورت‌ های بیشتر، می‌توان به سادگی سوئیچ‌ های جدیدی را به استک اضافه کرد بدون آنکه نیاز به تغییرات اساسی در زیرساخت شبکه باشد. این تجمیع پورت‌ها و پهنای باند، عملکرد کلی شبکه را بهبود بخشیده و گلوگاه‌ های احتمالی را کاهش می‌ دهد.

تفاوت Switch Stacking و bandwidth استکینگ چیست؟

استک کردن سوئیچ شبکه یعنی چند سوئیچ جداگانه را طوری به هم وصل کنیم که از نظر مدیریت و عملکرد، مثل یک سوئیچ واحد دیده شوند. در این حالت همه سوئیچ‌ها یک تنظیمات مشترک دارند و فقط یک سوئیچ اصلی (Master) آن‌ها را کنترل می‌کند، بنابراین مدیریت شبکه ساده‌تر می‌شود. لینک تجمیعی (Link Aggregation) بیشتر روی افزایش سرعت و پایداری ارتباط تمرکز دارد، نه یکی شدن سوئیچ‌ها. در این روش چند کابل شبکه بین دو دستگاه بسته می‌شود تا هم پهنای‌باند بیشتر شود و هم اگر یکی از کابل‌ها قطع شد، ارتباط برقرار بماند، اما هر سوئیچ همچنان مستقل و جداگانه مدیریت می‌شود.

تفاوت مهم این دو این است که در لینک تجمیعی، فقط لینک‌ها با هم یکی می‌شوند ولی در استک، خود سوئیچ‌ ها از نظر منطقی یکی می‌شوند. به همین دلیل در استک فقط یک تنظیمات مرکزی داریم، اما در لینک تجمیعی هر سوئیچ تنظیمات جدا دارد. سوئیچ شاسی (Chassis) از ابتدا به شکل یک دستگاه بزرگ طراحی شده که چندین کارت و ماژول داخل یک بدنه مرکزی قرار می‌گیرند. همه این ماژول‌ها از همان ابتدا بخشی از یک سوئیچ واحد هستند و به هم وابستگی کامل دارند.

استک کردن سوئیچ شبکه در واقع شبیه‌ سازی ساده‌ تر و ارزان‌ تر سوئیچ شاسی است، با این تفاوت که به‌جای یک بدنه بزرگ، چند سوئیچ مستقل را با کابل‌ های مخصوص به هم وصل می‌کنیم تا نرم‌افزاری مثل یک شاسی عمل کنند، در حالی که از نظر فیزیکی جدا از هم باقی می‌مانند. این قابلیت استک کردن، امکان مقیاس‌پذیری و توسعه آسان شبکه را فراهم می‌آورد، به این ترتیب که در صورت نیاز به افزایش تعداد پورت‌ ها، می‌ توان سوئیچ‌های جدیدی را به سادگی به استک اضافه کرد و مدیریت متمرکز را حفظ نمود. این ویژگی، هزینه‌ های پیاده‌ سازی و نگهداری شبکه را به طور قابل توجهی کاهش می‌دهد.

همچنین، استفاده از کابل‌های مخصوص استک، اتصال بین سوئیچ‌ ها را بسیار سریع و با کارایی بالا تضمین می‌کند. این روش، راه‌حلی انعطاف‌ پذیر و مقرون‌ به‌ صرفه برای سازمان‌هایی است که به دنبال ارتقاء زیرساخت شبکه خود هستند. Stacking bandwidth در سوئیچ چیست؟ به تجمیع چندین اتصال فیزیکی شبکه (کابل) بین دو دستگاه (مانند دو سوئیچ یا یک سوئیچ و یک سرور) گفته می‌شود تا پهنای باند کلی افزایش یابد و قابلیت اطمینان ارتباط حفظ شود. در این روش، ترافیک به صورت هوشمندانه بین لینک‌های موجود توزیع می‌شود و در صورت قطع شدن یک لینک، ارتباط از طریق لینک‌های دیگر برقرار باقی می‌ماند.

معماری و مفاهیم اصلی در استک سوئیچ شبکه

در استک کردن سوئیچ شبکه، چند سوئیچ فیزیکی طوری کنار هم قرار می‌گیرند که از دید سیستم یک واحد منطقی بسازند. برای این‌که این واحد یکپارچه تصمیم بگیرد، معمولاً یک سوئیچ نقش Master/Active را دارد و بقیه در حالت Standby/Backup هستند، یعنی کنترل‌ پلین اصلی، مدیریت کانفیگ و اجرای تصمیمات مهم مثل انتخاب نقش‌ ها و هماهنگی پروتکل‌ های سطح سوئیچ، روی Master متمرکز می‌شود. اگر Master از کار بیفتد، یک فرایندانتخاب انجام می‌ شود تا یکی از سوئیچ‌ های Standby به Master تبدیل شود.

این انتخاب معمولاً بر اساس معیارهایی مثل Priority (اولویت تنظیم‌شده)، نسخه سیستم عامل/IOS یا معیارهای دیگر، مدت‌ زمانی که هر عضو فعال بوده و Member ID انجام می‌گیرد. یعنی فرایندی کاملاً برنامه‌ ریزی‌ شده و قابل پیش‌ بینی است. هر سوئیچ عضو استک یک Stack ID یا Member ID دارد که مثل شماره شناسنامه‌ اش عمل می‌کند. این شناسه در نام گذاری پورت‌ ها هم دیده می‌ شود. همچنین در عیب‌ یابی و مدیریت، همین ID کمک می‌ کند دقیقاً مشخص شود هر رویداد یا هر خطا مربوط به کدام عضو استک بوده است.

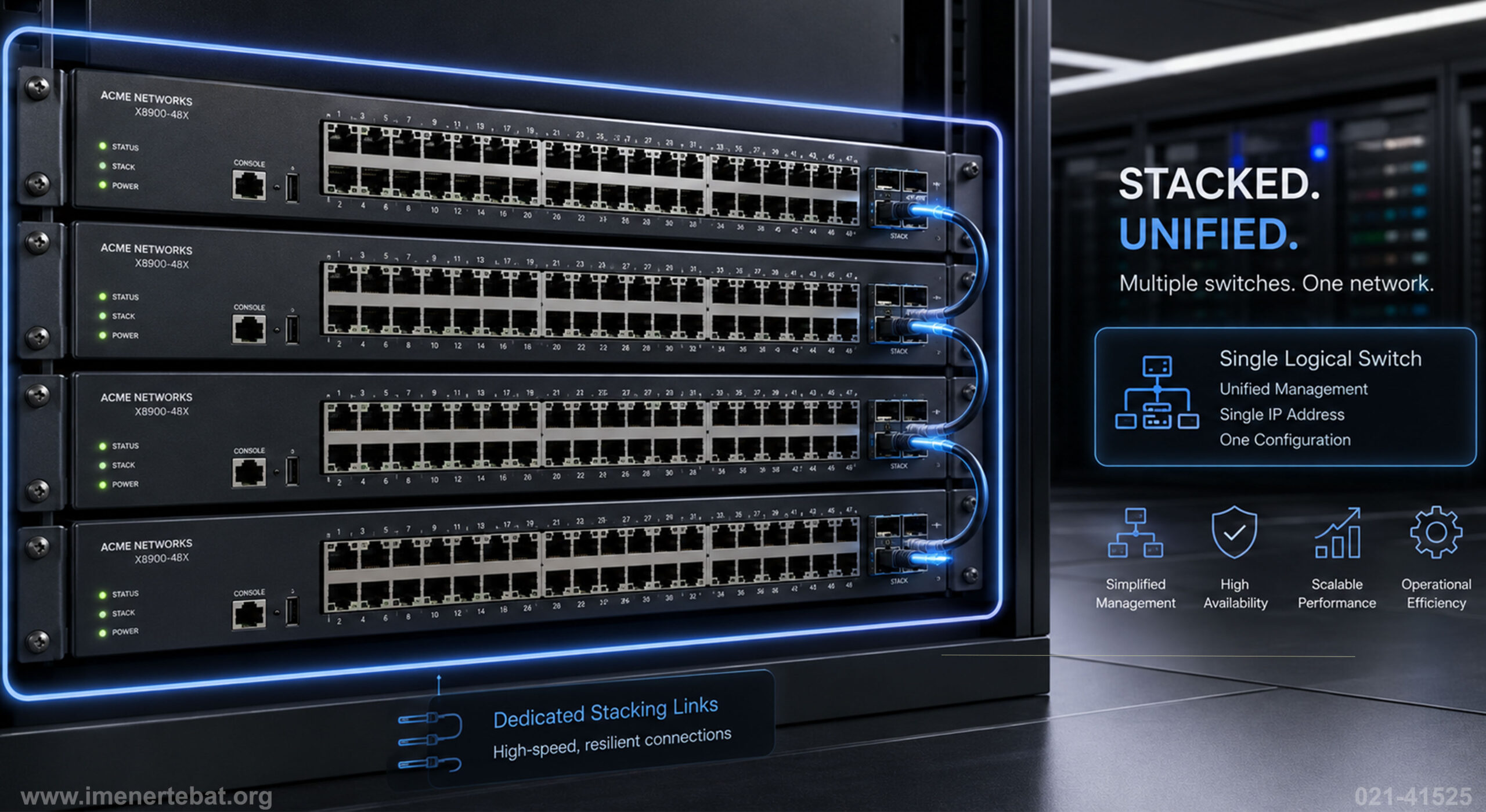

در این تصویر استک کردن سوئیچ شبکه را مشاهده می کنید

ارتباط بین سوئیچ‌ های عضو با Stack Links انجام می‌شود، یعنی کابل‌ های مخصوص به پورت‌ های Stack می‌ خورند تا اعضا با هم تبادل اطلاعات کنترل و دیتا داشته باشند. توپولوژی رایج دو حالت دارد یا به صورت Daisy-Chain که اعضا پشت سر هم زنجیره‌ای وصل می‌ شوند و با قطع یک لینک ممکن است استک ناپایدار شود یا ظرفیتش کاهش پیدا کند، و یا Ring که یک حلقه تشکیل می‌ دهد و در صورت قطع یکی از لینک‌ها، معمولاً مسیر جایگزین وجود دارد و استک همچنان سرپا می‌ ماند. به همین دلیل در طراحی حرفه‌ ای، معمولاً بستن استک به شکل Ring برای Resiliency توصیه می‌ شود.

از نظر معماری، استک معمولاً Control Plane و Data Plane را تفکیک می‌ کند. Control Plane معمولاً در Master متمرکز است، یعنی تصمیم‌ گیری‌ ها و منطق اجرای مدیریت و پروتکل‌ های کنترلی از طرف Master اداره می‌شود. اما Data Plane بین همه اعضا توزیع شده است، یعنی هر سوئیچ درون خودش فوروارد کردن پکت‌ها را از طریق سخت‌افزار (مثل ASIC) انجام می‌دهد و لزوماً منتظر یک واحد مرکزی برای ارسال دیتا نیست. در عمل، وقتی یک فریم از پورت سوئیچ عضو مثلاً سوئیچ 3 وارد می‌ شود و مقصد روی سوئیچ عضو ۱ قرار دارد، فریم از طریق لینک‌های استک بین اعضا عبور می‌کند و نهایتاً در سوئیچ مقصد به خروجی فرستاده می‌شود.

کاربرد استک سوئیچ شبکه در لایه‌ Access

رایج‌ترین کاربرد استک سوئیچ در لایه Access است. در این لایه، دستگاه‌های پایانی مانند کامپیوترها، تلفن‌های IP، و دوربین‌های مداربسته به شبکه متصل می‌شوند. با استک کردن چندین سوئیچ ۴۸ پورتی، مدیریت VLANها و سیاست‌های امنیتی به صورت متمرکز بر روی کل استک اعمال می‌شود. این امر باعث می‌شود در صورت خرابی یک سوئیچ، سایر دستگاه‌ها که به سوئیچ‌های دیگر استک متصل هستند، همچنان به شبکه دسترسی داشته باشند و آنلاین بمانند. در سازمان‌های با شبکه کوچک تا متوسط، استک سوئیچ‌ ها می‌ توانند نقش لایه Distribution را ایفا کنند. در این سناریو، دو یا چند سوئیچ به صورت استک پیکربندی شده و وظیفه تجمیع لینک‌ های Uplink از لایه Access را بر عهده می‌گیرند.

این استک به عنوان یک دستگاه منطقی واحد در لایه Distribution برای سوئیچ‌های Access دیده می‌شود که علاوه بر تأمین افزونگی (High Availability – HA)، طراحی لایه ۲/۳ شبکه را نیز ساده‌تر می‌کند. در پروژه‌هایی که نیاز به پشتیبانی از تعداد زیادی دوربین IP یا تلفن VoIP دارند، استفاده از سوئیچ‌ های PoE در قالب یک استک بسیار کارآمد است. با این روش، توان PoE مورد نیاز برای تغذیه این دستگاه‌ها و مدیریت پورت‌های مربوطه به صورت متمرکز انجام می‌شود. این تجمیع، مدیریت توان و پیکربندی پورت‌ ها را ساده‌ تر کرده و از پیچیدگی سیم‌کشی و تأمین برق جلوگیری می‌کند.

در استک کردن سوئیچ شبکه، تنظیمات مربوط به Quality of Service (QoS)، VLANها (مانند VLAN مجزا برای صدا و دیتا) و سایر سیاست‌ های شبکه‌ ای به صورت یکپارچه در سطح کل استک اعمال می‌شوند. این امر باعث می‌شود پیکربندی شبکه سازگارتر و مدیریت آن آسان‌ تر گردد، زیرا تغییرات مورد نیاز تنها یک بار بر روی استک اعمال می‌شود. استفاده از استک سوئیچ در لایه‌های مختلف شبکه، مزایایی چون مقیاس‌پذیری آسان، مدیریت متمرکز، افزایش قابلیت اطمینان (HA)، ساده‌ سازی طراحی شبکه، و کاهش هزینه‌ های پیاده‌ سازی و نگهداری را به همراه دارد. این تکنولوژی امکان توسعه شبکه را با افزودن سوئیچ‌ های جدید بدون نیاز به تغییرات اساسی در معماری شبکه فراهم می‌ کند.

مزایای Switch Stacking

استک کردن سوئیچ‌ ها باعث می‌ شود گروهی از سوئیچ‌ها به عنوان یک واحد منطقی واحد عمل کنند. این امر منجر به کاهش چشمگیر پیچیدگی مدیریتی می‌شود؛ به طوری که تنها به یک آدرس IP، یک فایل پیکربندی و یک نسخه نرم‌افزاری برای کل گروه نیاز است. این سادگی، خطاهای انسانی را در پیکربندی‌های تکراری کاهش داده، فرآیند نظارت، پشتیبان‌گیری و بازیابی را تسهیل می‌کند و سیاست‌های شبکه مانند VLAN، QoS و امنیت را به صورت یکپارچه اعمال می‌نماید. استک کردن راهی کارآمد برای افزایش تعداد پورت‌های شبکه بدون افزودن پیچیدگی به ساختار مدیریتی است.

به عنوان مثال، برای داشتن 196 پورت، به جای مدیریت پنج سوئیچ مجزا با پنج نقطه مدیریتی و پیکربندی جداگانه، می‌توان چهار سوئیچ 48 پورتی را استک کرد و یک سوئیچ منطقی 192 پورتی واحد با یک پیکربندی واحد داشت. این امر مدیریت و عیب‌یابی شبکه را به مراتب روان‌تر می‌ کند. در پیکربندی‌ های استک استاندارد و به‌خصوص در توپولوژی Ring، افزونگی بالایی فراهم می‌شود. در صورت خرابی یک سوئیچ عضو، سایر سوئیچ‌ها به سرویس‌دهی ادامه می‌دهند. حتی در صورت از کار افتادن سوئیچ Master، یک سوئیچ Standby وظیفه آن را بر عهده می‌گیرد.

در توپولوژی Ring، قطع شدن یک کابل استک نیز کل سیستم را از کار نمی‌اندازد و ارتباط بین سوئیچ‌های باقی‌مانده حفظ می‌شود، که این امر استک را به یک راه‌حل High Availability (HA) در لایه‌های Access و Distribution تبدیل می‌کند. لینک‌های ارتباطی بین سوئیچ‌ها در یک استک معمولاً از سرعت بسیار بالایی برخوردارند. این اتصالات پرسرعت، ترافیک بین سوئیچ‌ها را به صورت کارآمد منتقل کرده و از ایجاد گلوگاه در شبکه جلوگیری می‌کنند. استک در واقع یک بک‌ بون داخلی با ظرفیت بالا بین سوئیچ‌ها ایجاد می‌کند که انتقال داده‌ها را، به‌ویژه زمانی که کاربران متصل به سوئیچ‌های مختلف به منابع مشترک دسترسی دارند، تسریع می‌بخشد.

چالش‌ ها و محدودیت‌ ها در استک کردن سوئیچ شبکه

استک معمولاً بر پایه کابل‌ ها، پورت‌ها و پروتکل‌های اختصاصی هر برند پیاده‌سازی می‌شود. به همین دلیل، تمام اعضای استک باید از یک Vendor و اغلب از یک سری و حتی مدل مشخص باشند و نسخه سیستم‌عامل آن‌ها نیز نزدیک یا یکسان باشد. این وابستگی باعث می‌شود در زمان ارتقا، توسعه یا جایگزینی تجهیزات آزادی عمل کمتری داشته باشید و ناچار شوید همچنان از همان برند یا سری خاص استفاده کنید که می‌تواند هزینه و محدودیت طراحی ایجاد کند.

در بسیاری از پلتفرم‌ها، آپگرید سیستم‌عامل استک نیازمند ریبوت کل استک است که به معنی Downtime هم‌زمان برای تمام کاربران متصل خواهد بود. هرچند برخی تجهیزات پیشرفته از قابلیت‌هایی مانند ISSU یا Rolling Upgrade پشتیبانی می‌کنند، اما این قابلیت‌ها همیشه در دسترس نیستند و اجرای آن‌ها نیازمند طراحی دقیق، نسخه‌های خاص OS و دانش عملی بالا است. در غیر این صورت، آپگرید می‌تواند پرریسک و اختلال‌زا باشد. اگرچه استک از چند سوئیچ فیزیکی تشکیل شده، اما از دید مدیریت و کنترل، به‌صورت یک سوئیچ واحد منطقی عمل می‌کند.

در نتیجه، بروز مشکل نرم‌افزاری، ناسازگاری نسخه‌ها یا حتی یک اشتباه انسانی در کانفیگ می‌تواند کل استک را تحت تأثیر قرار دهد. این یعنی مزیت «مدیریت یکپارچه» در شرایط خطا می‌تواند به یک نقطه شکست واحد منطقی تبدیل شود و همه کاربران متصل را هم‌زمان دچار مشکل کند. هر مدل سوئیچ محدودیت مشخصی برای تعداد اعضای استک دارد. اگر این محدودیت در مرحله طراحی اولیه در نظر گرفته نشود، ممکن است در آینده به سقف ظرفیت استک برسید. در این حالت، ناچار به ایجاد استک جداگانه خواهید شد که می‌تواند باعث افزایش پیچیدگی در مدیریت، طراحی لینک‌ها، افزونگی و حتی سیاست‌های شبکه شود.

نتیجه گیری و سوالات متداول

استک کردن، تکنیکی است که چند سوئیچ فیزیکی را به شکل یک سوئیچ منطقی واحد با کنترل مرکزی ادغام می‌کند. این کار باعث ساده‌تر شدن مدیریت شبکه، افزایش تعداد پورت‌های قابل‌استفاده و ایجاد پیوندهای افزونه (Redundant Links) می‌شود. در نتیجه، بهره‌ وری و پایداری شبکه به‌ صورت محسوسی، بدون نیاز به تجهیزات گران‌قیمت یا پیچیده‌تر در لایه‌های بالاترافزایش می‌ یابد. استک بیشتر در لایه‌های Access و گاهی Distribution کاربرد دارد، جایی که تعداد زیاد پورت، سهولت مدیریت و افزونگی اهمیت بالایی دارد.

در شبکه‌های سازمانی، این روش به مدیران کمک می‌کند چندین سوئیچ کوچک را مانند یک دستگاه واحد کنترل کنند؛ در نتیجه ساختار رک‌ها منظم‌تر و مدیریت VLAN، لینک‌ها و تنظیمات ساده‌تر می‌شود. در کنار مزایا، Stack کردن محدودیت‌ هایی هم دارد که شامل وابستگی به Vendor و مدل سوئیچ‌ها، سقف تعداد اعضا، دشواری درUpgrade نرم‌افزار و خطر تبدیل شدن به Single Point of Failure منطقی. این موارد می‌ توانند در طراحی‌های بزرگ یا نقاط حساس شبکه، ریسک‌های قابل‌ توجهی ایجاد کنند اگر به تناسب تجهیزات و نسخه سیستم‌عامل توجه نشود.

بهترین رویکرد، استفاده از استک با برنامه‌ریزی دقیق از ابتدا است، شامل انتخاب مدل و Vendor مناسب، در نظر گرفتن ظرفیت آینده، طراحی لینک‌ های Resilient و برنامه‌ ریزی برای آپگرید امن. در این حالت، استک می‌تواند یک راهکار پایدار، کم‌هزینه و کارآمد برای لایه دسترسی و حتی توزیع شبکه باشد، در حالی که محدودیت‌های آن به حداقل می‌ رسد.

استک کردن سوئیچ یعنی چه؟

استک کردن یعنی اتصال چند سوئیچ فیزیکی به‌گونه‌ای که از دید مدیریتی و کنترلی، مانند یک سوئیچ واحد منطقی عمل کنند. این سوئیچ‌ها معمولاً با کابل‌های اختصاصی (Stack Cable) یا از طریق پروتکل خاص Vendor به هم متصل می‌شوند.

تفاوت استک با Link Aggregation (LACP / EtherChannel) چیست؟

در LACP فقط لینک‌های بین سوئیچ‌ها تجمیع می‌شوند، اما هر سوئیچ به‌صورت مستقل مدیریت می‌شود.
در Stack، چند سوئیچ واقعاً به یک دستگاه منطقی واحد تبدیل شده و کنترل واحد، جدول MAC مشترک و کانفیگ مرکزی دارند.

آیا برای Stack کردن باید همه سوئیچ‌ها از یک مدل باشند؟

بله، معمولاً باید از یک برند و یک سری (Model Series) باشند تا سازگاری سخت‌افزاری و نرم‌افزاری برقرار بماند. مدل‌ها و نسخه‌های متفاوت سیستم‌عامل معمولاً باعث ناسازگاری یا کاهش پایداری Stack می‌شوند.

آیا استک کردن باعث افزایش سرعت یا عملکرد شبکه می‌شود؟

در سطح پورت‌ها، سرعت همان است (مثلاً 1G یا 10G)، اما از نظر Backplane معمولاً پهنای باند داخلی بین سوئیچ‌های استک بسیار بالاتر است (ده‌ها گیگابیت بر ثانیه)، که به معنی تبادل سریع‌تر ترافیک بین اعضای استک است.
