معماری Leaf and Spine و نقش سوئیچ شبکه در دیتاسنتر

معماری Leaf and Spine و نقش سوئیچ شبکه در دیتاسنتر از راهکار های نوین طراحی شبکه‌ های مدرن است. با افزایش حجم داده‌ها و رشد سرویس‌ های ابری، این معماری برای ایجاد شبکه‌ هایی سریع و انعطاف‌پذیر مورد استفاده قرار میگیرد. در این ساختار، سوئیچ‌ های Leaf و Spine وظیفه مدیریت ارتباطات شبکه را بر عهده دارند و استفاده از تجهیزات مناسب مانند سوئیچ شبکه گرنداستریم میتواند به بهبود پایداری و عملکرد زیرساخت کمک کند. این معماری با کاهش تأخیر و افزایش قابلیت توسعه، نقش مهمی در دیتاسنتر های امروزی دارد.

معماری Leaf and Spine چیست و چرا در دیتاسنتر ها اهمیت دارد؟

معماری Leaf and Spine یک مدل طراحی شبکه است که برای پاسخ‌گویی سوئیچ شبکه به نیاز های پیچیده دیتاسنتر های امروزی ایجاد شده است. برخلاف ساختار های قدیمی که ارتباطات شبکه در چندین لایه انجام میشد، در این مدل تجهیزات شبکه در یک ساختار ساده‌ تر و منظم‌ تر قرار میگیرند. هدف اصلی این معماری، ایجاد ارتباط مستقیم‌ تر بین تجهیزات، کاهش مسیر های اضافی و فراهم کردن بستری مناسب برای جا به‌ جایی حجم بالای اطلاعات است.

در این ساختار، سوئیچ‌ های Leaf در نزدیک‌ترین سطح به سرور ها، تجهیزات ذخیره‌ سازی و سیستم‌ های پردازشی قرار دارند و وظیفه جمع‌ آوری و ارسال ترافیک کاربران و برنامه‌ ها را بر عهده میگیرند. در مقابل، سوئیچ‌های Spine به‌ عنوان بخش مرکزی شبکه عمل کرده و ارتباط میان تمام سوئیچ‌ های Leaf را برقرار میکنند. هر سوئیچ Leaf معمولاً به تمام سوئیچ‌ های Spine متصل است که این موضوع باعث ایجاد مسیر های متعدد برای انتقال داده و افزایش دسترس‌پذیری Network switch میشود.

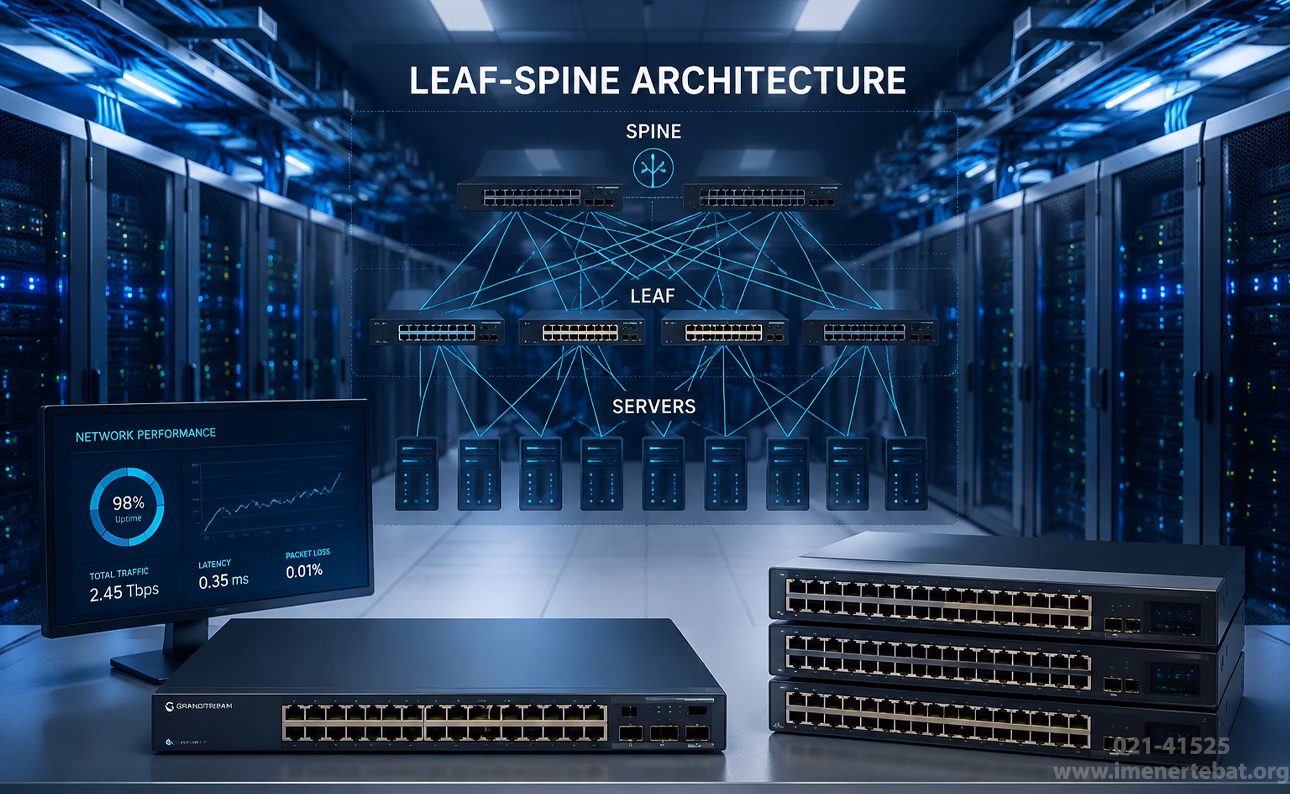

دیاگرام معماری شبکه Leaf-Spine در دیتاسنتر؛ نمایش اتصال سوئیچ‌های Spine به سوئیچ‌های Leaf و سرورها، به همراه سوئیچ‌های شبکه و داشبورد مانیتورینگ عملکرد شبکه

اهمیت معماری Leaf and Spine در دیتاسنتر ها به دلیل نیاز روزافزون به سرعت، انعطاف‌پذیری و امکان توسعه آسان شبکه است. با افزایش تعداد سرور ها، ماشین‌ های مجازی و سرویس‌ های مبتنی بر ابر، معماری‌ های قدیمی معمولاً با مشکلاتی مانند گلوگاه ترافیکی و محدودیت در توسعه مواجه میشوند. معماری Leaf and Spine با توزیع بهتر بار شبکه، مدیریت ساده‌ تر ارتباطات و کاهش تأخیر، امکان ساخت دیتاسنتر هایی قدرتمند تر و پایدار تر را فراهم میکند و به همین دلیل به یکی از الگو های رایج در طراحی زیرساخت‌ های شبکه مدرن تبدیل شده است.

ساختار و اجزای اصلی معماری Leaf and Spine

ساختار معماری Leaf and Spine بر پایه یک طراحی دو لایه‌ای شکل گرفته است که هر بخش وظیفه مشخصی در جریان ارتباطات شبکه دارد. در این مدل، شبکه دیتاسنتر به شکلی سازمان‌دهی میشود که مسیرهای ارتباطی میان تجهیزات مختلف از نظم بیشتری برخوردار باشند. این نوع طراحی باعث میشود جریان داده‌ ها در شبکه از مسیر های مشخص عبور کند و مدیریت ارتباطات بین تجهیزات ساده‌ تر انجام شود.

یکی از اجزای اصلی این معماری، سوئیچ‌ های Leaf هستند که در سطح نزدیک به تجهیزات پردازشی قرار میگیرند. این سوئیچ‌ ها معمولاً به سرور ها، سیستم‌ های ذخیره‌ سازی و تجهیزات شبکه متصل میشوند و وظیفه دریافت و ارسال ترافیک داخلی دیتاسنتر را بر عهده دارند. در سمت دیگر، لایه Spine قرار دارند که نقش مرکز اتصال شبکه را ایفا میکنند. این سوئیچ‌ ها تمامی ارتباطات میان Leaf ها را مدیریت کرده و امکان انتقال داده بین بخش‌ های مختلف دیتاسنتر را فراهم میکنند.

علاوه بر سوئیچ‌ های Leaf و Spine، عواملی مانند کابل‌کشی شبکه، لینک‌ های ارتباطی، تجهیزات مسیریابی و پروتکل‌ های مدیریت ترافیک نیز در عملکرد این معماری تأثیرگذار هستند. هماهنگی میان این اجزا باعث میشود شبکه بتواند حجم بالایی از ارتباطات را بدون ایجاد اختلال پردازش کند. طراحی مناسب این ساختار به مدیران شبکه اجازه میدهد تا در صورت افزایش تعداد کاربران، سرور ها یا سرویس‌ های جدید، زیرساخت موجود را با تغییرات کمتری توسعه دهند.

بررسی عملکرد و نحوه انتقال داده در معماری Leaf and Spine

نحوه عملکرد معماری Leaf and Spine بر اساس ایجاد یک مسیر ارتباطی منظم برای جا به‌ جایی اطلاعات میان تجهیزات مختلف شبکه طراحی شده است. زمانی که یک درخواست از سمت یک سرور یا یک سیستم پردازشی ایجاد میشود، اطلاعات ابتدا توسط سوئیچ Leaf دریافت شده و پس از بررسی مقصد، به مسیر مناسب در شبکه هدایت میشود. در این فرآیند، تصمیم‌گیری برای ارسال بسته‌ های اطلاعاتی با استفاده از جدول‌ های مسیریابی و تنظیمات شبکه انجام میشود تا داده‌ ها بتوانند با کمترین میزان تأخیر به مقصد مورد نظر برسند.

در این معماری، انتقال داده معمولاً به‌ صورت رفت و برگشتی میان لایه‌ های Leaf و Spine انجام میشود. اگر مقصد اطلاعات در همان بخش شبکه قرار داشته باشد، ارتباط میتواند از طریق همان سوئیچ Leaf مدیریت شود؛ اما اگر داده نیاز به دسترسی به سرور یا منبعی در بخش دیگری از دیتاسنتر داشته باشد، بسته‌ های اطلاعاتی به یکی از سوئیچ‌ های Spine ارسال میشوند. سوئیچ Spine پس از دریافت اطلاعات، بهترین مسیر موجود را انتخاب کرده و آن را به سوئیچ Leaf مربوط به مقصد منتقل میکند.

یکی از ویژگی‌ های مهم این معماری، استفاده از ارتباطات موازی میان تجهیزات شبکه است که باعث افزایش ظرفیت انتقال اطلاعات میشود. در صورت افزایش حجم ترافیک یا ایجاد تغییر در وضعیت یکی از لینک‌ ها، شبکه میتواند از مسیر های جایگزین برای ادامه ارتباط استفاده کند. این قابلیت نقش مهمی در حفظ پایداری سرویس‌ ها و جلوگیری از توقف عملکرد دیتاسنتر دارد. به همین دلیل، معماری Leaf and Spine برای محیط‌ هایی که نیازمند پردازش سریع، تبادل مداوم داده و دسترسی پایدار به منابع شبکه هستند، یک انتخاب مناسب محسوب میشود.

مزایای استفاده از معماری Spine-and-leaf در دیتاسنتر های امروزی

استفاده از Leaf and Spine در دیتاسنتر های جدید باعث شده است نحوه طراحی و مدیریت شبکه نسبت به روش‌ های قدیمی تغییر پیدا کند. یکی از مهم‌ترین مزیت‌ های این معماری، ایجاد ساختاری منظم برای پشتیبانی از ارتباطات گسترده میان تجهیزات مختلف است. در دیتاسنتر هایی که تعداد زیادی سرویس، نرم‌افزار و سیستم پردازشی به‌ صورت همزمان فعالیت میکنند، وجود یک شبکه هماهنگ اهمیت زیادی دارد.

یکی دیگر از مزیت راهبردی سوئیچ ‌های Leaf و Spine، سازگاری بهتر با فناوری‌ های جدید مانند رایانش ابری، مجازی‌ سازی سرور ها و برنامه‌ های توزیع‌شده است. در این محیط‌ ها، ارتباط میان سیستم‌ ها دائماً در حال تغییر است و شبکه باید بتواند خود را با این تغییرات هماهنگ کند. معماری Leaf and Spine به دلیل ساختار انعطاف‌پذیر خود، امکان مدیریت بهتر این تغییرات را فراهم میکند و باعث میشود اضافه کردن تجهیزات جدید یا تغییر در بخش‌ های مختلف شبکه با پیچیدگی کمتری انجام شود.

از دیگر نقاط قوت این معماری می‌توان به ساده‌ تر شدن فرآیند توسعه، نگهداری و نظارت بر شبکه اشاره کرد. مدیران شبکه میتوانند بخش‌ های مختلف زیرساخت را راحت‌ تر بررسی کرده و مشکلات احتمالی را سریع‌ تر شناسایی کنند. همچنین این طراحی برای دیتاسنتر هایی که در آینده نیاز به افزایش ظرفیت دارند، محدودیت کمتری ایجاد میکند. به همین دلیل، بسیاری از سازمان‌ ها و شرکت‌ های ارائه‌دهنده خدمات دیجیتال، معماری Leaf and Spine را به‌ عنوان راهکاری مناسب برای ایجاد زیرساخت‌ های شبکه‌ ای مدرن و قابل توسعه انتخاب کرده‌اند.

اهمیت پهنای باند، تأخیر و مقیاس‌پذیری در شبکه‌ های دیتاسنتری

نقش معماری Spine-Leaf در شبکه‌ های دیتاسنتری، کیفیت ارتباطات میان تجهیزات تأثیر مستقیمی بر سرعت ارائه سرویس‌ ها و عملکرد برنامه‌ های کاربردی میباشد. پهنای باند یکی از عوامل اصلی در این زمینه است که مشخص میکند چه مقدار اطلاعات میتواند در یک بازه زمانی مشخص از شبکه عبور کند. با افزایش استفاده از سرویس‌ های آنلاین، پایگاه‌ های داده بزرگ و سیستم‌ های پردازشی سنگین، نیاز به ظرفیت انتقال بالاتر بیشتر شده است.

در کنار ظرفیت انتقال، میزان تأخیر یا Latency نیز نقش مهمی در عملکرد شبکه دارد. تأخیر به مدت زمانی گفته میشود که یک بسته اطلاعاتی برای رسیدن از مبدأ به مقصد نیاز دارد. در برنامه‌ هایی مانند پردازش لحظه‌ ای داده‌ ها، سرویس‌ های مالی، بازی‌ های آنلاین و سیستم‌ های مبتنی بر هوش مصنوعی، کوچک‌ترین افزایش در زمان پاسخ‌ گویی میتواند روی تجربه کاربر و کارایی سیستم تأثیر بگذارد. به همین دلیل، طراحی شبکه باید به شکلی باشد که مسیر انتقال اطلاعات کوتاه‌ تر و زمان پاسخ‌گویی تا حد امکان کاهش پیدا کند.

مقیاس‌پذیری نیز یکی از معیار های مهم در طراحی زیرساخت دیتاسنتر محسوب میشود، زیرا نیاز های سازمان‌ ها در طول زمان ثابت باقی نمی‌ماند. با افزایش تعداد کاربران، سرور ها و سرویس‌ های جدید، شبکه باید توانایی توسعه بدون ایجاد تغییرات اساسی را داشته باشد. یک معماری مناسب باید بتواند رشد تجهیزات را مدیریت کرده و همچنان عملکرد قابل قبولی ارائه دهد. ترکیب پهنای باند مناسب، تأخیر پایین و قابلیت گسترش، باعث میشود شبکه دیتاسنتر بتواند پاسخگوی نیاز های فعلی و آینده سازمان‌ ها باشد.

تأثیر مجازی‌سازی و رایانش ابری بر توسعه معماری Leaf and Spine

رشد فناوری‌ های مجازی‌سازی و رایانش ابری باعث تغییر در شیوه طراحی و مدیریت شبکه‌ های دیتاسنتری شده است. در گذشته، بیشتر ارتباطات شبکه برای تعداد محدودی از سرور ها طراحی میشد، اما با ورود ماشین‌ های مجازی و سرویس‌ های ابری، حجم ارتباطات داخلی میان سیستم‌ ها به شکل قابل توجهی افزایش پیدا کرد. در چنین شرایطی، شبکه باید توانایی مدیریت ارتباطات پویا را داشته باشد و بتواند بدون ایجاد محدودیت، از تعداد زیادی سرویس و برنامه کاربردی پشتیبانی کند.

در محیط‌ های مجازی، ماشین‌ ها و سرویس‌ ها ممکن است به دلایل مختلف مانند بهینه‌سازی منابع یا افزایش کارایی، بین سرور های مختلف جا به‌ جا شوند. این جا به‌ جایی باعث میشود الگوی ترافیک شبکه دائماً تغییر کند و ارتباطات فقط به یک مسیر ثابت محدود نباشند. معماری Leaf and Spine با ایجاد یک بستر ارتباطی مناسب، امکان انتقال سریع‌تر داده‌ ها میان بخش‌ های مختلف دیتاسنتر را فراهم میکند و هماهنگی بیشتری با محیط‌ های نرم‌افزار محور و زیرساخت‌ های ابری دارد.

همچنین گسترش سرویس‌ های ابری نیازمند شبکه‌ هایی است که بتوانند به‌ صورت مداوم توسعه پیدا کنند و با افزایش منابع پردازشی دچار افت عملکرد نشوند. معماری Leaf and Spine با قابلیت سازگاری با افزایش تعداد تجهیزات و تغییرات مداوم در ترافیک، امکان ایجاد زیرساخت‌ های انعطاف‌پذیر تر را فراهم میکند. به همین دلیل، این معماری به یکی از انتخاب‌ های مهم برای دیتاسنتر هایی تبدیل شده است که از فناوری‌ هایی مانند پردازش ابری، کانتینر ها و محیط‌ های مجازی گسترده استفاده میکنند.

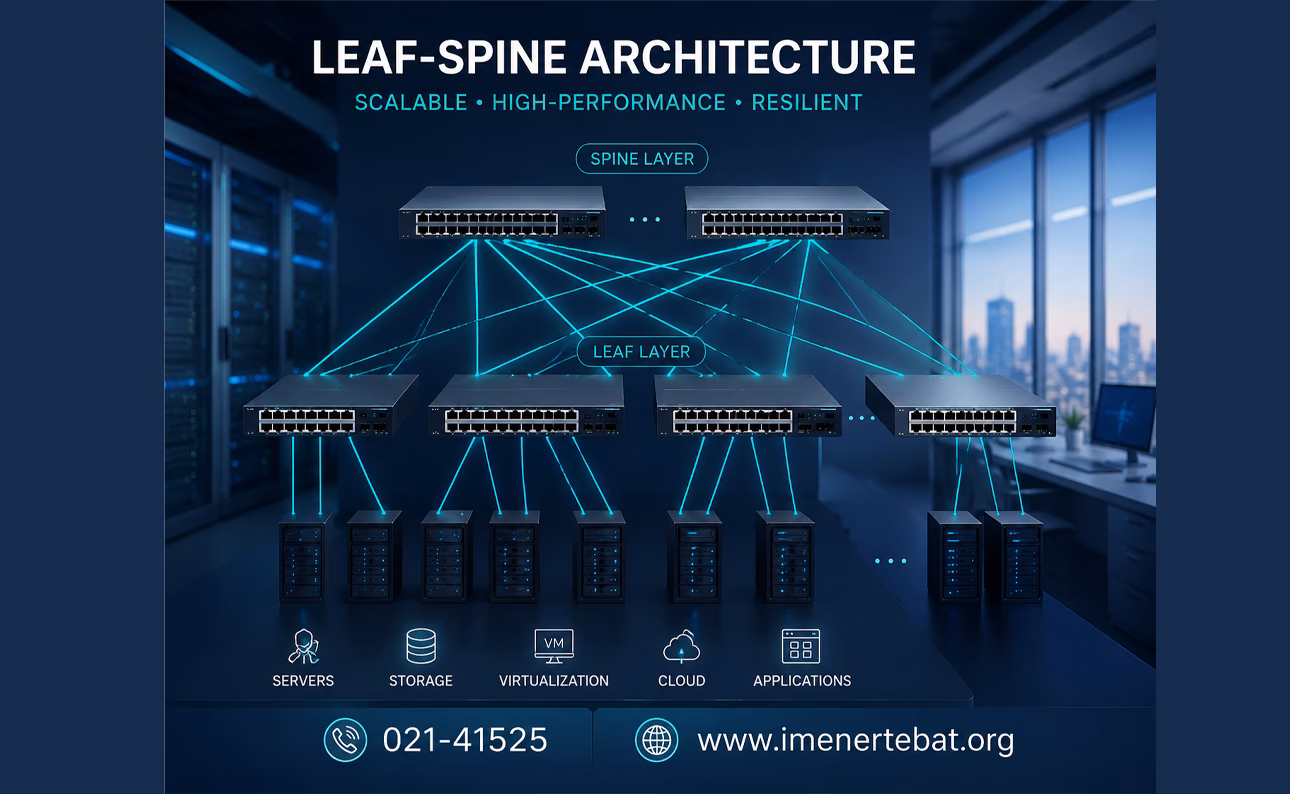

نمودار معماری Leaf-Spine با سوئیچ‌های Spine، Leaf و سرورهای دیتاسنتر

امنیت شبکه در معماری Leaf and Spine

یکی از بخش‌ های مهم طراحی شبکه‌ های دیتاسنتری محسوب میشود، زیرا حجم زیادی از اطلاعات و ارتباطات حساس در این محیط‌ ها میان سرور ها و سرویس‌ های مختلف جا به‌ جا میشود. در این معماری، به دلیل وجود تعداد زیادی اتصال بین تجهیزات شبکه، کنترل و نظارت دقیق بر جریان داده‌ ها اهمیت زیادی دارد. پیاده‌ سازی سیاست‌ های امنیتی مناسب کمک میکند تا دسترسی‌ های غیرمجاز کاهش پیدا کرده و منابع شبکه در برابر تهدید های احتمالی محافظت شوند.

یکی از روش‌ های افزایش امنیت در این معماری، تقسیم‌بندی منطقی شبکه و ایجاد محدوده‌ های دسترسی مشخص برای بخش‌ های مختلف است. با استفاده از فناوری‌ هایی مانند VLAN، فایروال‌ های داخلی، کنترل دسترسی و سیستم‌ های تشخیص تهدید، میتوان ارتباطات میان سرور ها و تجهیزات را بهتر مدیریت کرد. همچنین استفاده از روش‌ های رمزنگاری در انتقال اطلاعات باعث میشود داده‌ های حساس هنگام عبور از بخش‌ های مختلف شبکه در برابر حملات احتمالی محافظت شوند.

علاوه بر تجهیزات سخت‌افزاری، مدیریت صحیح تنظیمات و پایش مداوم شبکه نیز نقش مهمی در حفظ امنیت معماری Leaf and Spine دارد. بررسی لاگ‌ ها، شناسایی رفتار های غیرعادی و به‌ روزرسانی نرم‌افزار تجهیزات شبکه از جمله اقداماتی هستند که به کاهش خطرات امنیتی کمک میکنند. با توجه به رشد تهدید های سایبری و افزایش وابستگی سازمان‌ ها به زیرساخت‌ های دیجیتال، توجه به امنیت در این معماری برای ایجاد یک دیتاسنتر قابل اعتماد و پایدار ضروری است.

نتیجه گیری و سوالات متداول

معماری Leaf and Spine به‌ عنوان یکی از روش‌های نوین طراحی شبکه، توانسته است بسیاری از محدودیت‌ های موجود در ساختار های قدیمی دیتاسنتر ها را برطرف کند. افزایش حجم اطلاعات، رشد سرویس‌ های آنلاین و نیاز به ارتباطات سریع‌ تر باعث شده است سازمان‌ ها به سمت معماری‌ هایی حرکت کنند که توانایی پاسخ‌گویی به تغییرات مداوم را داشته باشند. این معماری با ایجاد یک ساختار منظم میان تجهیزات شبکه، امکان مدیریت بهتر ارتباطات و استفاده بهینه‌تر از منابع زیرساختی را فراهم میکند.

بررسی عملکرد این معماری نشان میدهد که هماهنگی میان اجزای مختلف مانند Leaf Switches، Spine Switches نقش مهمی در بهبود جریان انتقال داده و افزایش کارایی شبکه دارد. همچنین عواملی مانند پهنای باند مناسب، کاهش زمان پاسخ‌گویی، قابلیت توسعه و پشتیبانی از فناوری‌ هایی مانند مجازی‌سازی و رایانش ابری، باعث شده‌اند این مدل طراحی برای دیتاسنتر های امروزی اهمیت زیادی پیدا کند.

در نهایت میتوان گفت معماری Leaf and Spine تنها یک تغییر در نحوه اتصال تجهیزات شبکه نیست، بلکه یک رویکرد جدید برای ساخت زیرساخت‌ های منعطف، قدرتمند و آماده برای آینده است. با توجه به افزایش نیاز به پردازش داده، سرویس‌ های ابری و برنامه‌ های توزیع‌شده، استفاده از این معماری میتواند به دیتاسنتر ها کمک کند تا با سرعت بیشتری توسعه پیدا کنند و خدمات پایدار تر و قابل اعتمادتری ارائه دهند.
