گیت وی میکروتیک مدل KNOT LR9G kit

گیت وی میکروتیک مدل KNOT LR9G kit یک دستگاه تخصصی برای راه‌اندازی و مدیریت پروژه‌ های اینترنت اشیا یا IoT است، میکروتیک با استفاده از گیتوی ویپ سازمان‌ ها می‌ تواند بدون نیاز به تعویض کامل زیرساخت تلفنی خود، از مزایای ارتباطات مبتنی بر IP بهره‌ مند شوند. این محصول به کمک فناوری LoRa 915MHz امکان ارتباط برد بلند و کم‌ مصرف را فراهم می‌ کند، یعنی می‌تواند اطلاعات سنسور ها و تجهیزات هوشمند را از فاصله‌ های زیاد دریافت کرده و به شبکه منتقل می کند.

معرفی گیتوی میکروتیک مدل KNOT LR9G kit

گیت وی میکروتیک KNOT LR9G kit برای پروژه‌ هایی طراحی شده که در آن‌ها نیاز به جمع‌ آوری و انتقال داده از سنسورها، تجهیزات هوشمند، دستگاه‌ های صنعتی یا سیستم‌ های راه دور وجود دارد. همچنین تجهیزات میکروتیک به دلیل پایداری بالا، قابلیت تنظیمات پیشرفته و انعطاف‌ پذیری زیاد، در شبکه‌ های خانگی، اداری، سازمانی و پروژه‌ های مخابراتی کاربرد گسترده‌ای دارند. پشتیبانی از فرکانس LoRa 915MHz باعث می‌شود این گیت‌ وی بتواند در ارتباطات برد بلند و کم‌ مصرف عملکرد مناسبی داشته باشد.

Mikrotik KNOT LR9G kit از نظر سخت‌ افزاری بر پایه سیستم‌ عامل RouterOS v7 با مجوز سطح ۴ استفاده می‌کند. دارای لایسنس Level 4 است. بنابراین امکانات مدیریتی و شبکه‌ ای مناسبی را در اختیار کاربر قرار می‌دهد. پردازنده گیت وی KNOT LR9G kit در کد محصول RB924iR-2nD-BT5&BG770A&R11e-LR9G به پردازنده تک‌هسته‌ای از نوع QCA9531 با معماری MIPSBE است و با یک هسته پردازشی و فرکانس 650MHz کار می‌کند. با وجود 64MB رم و 128MB حافظه داخلی NAND برای اجرای وظایف اصلی دستگاه در پروژه‌های IoT کافی است. چیپ سوئیچ این مدل نیز QCA9531 است که با ساختار کلی دستگاه هماهنگی دارد.

گیت وی KNOT LR9G kit از نظر طراحی فیزیکی و شرایط کاری، با مصرف برق تنها ۶ وات و ابعادی برابر با 122 × 87 × 26 میلی‌ متر دارد  در ولتاژ ورودی بیشتر از ۳۰ ولت، ۴۵۰ میلی‌آمپر است. حداکثر مصرف برق آن در حالت کامل به ۲۳ وات می‌رسد.و به دلیل اندازه جمع‌ وجور خود به‌ راحتی در فضاهای محدود، تابلو برق، رک کوچک یا محیط‌ های کنترلی قابل نصب است. خرید روتر میکروتیک در دمای کاری تست‌ شده دستگاه از منفی 40 تا مثبت 70 درجه سانتی‌گراد اعلام شده که نشان می‌دهد برای بسیاری از محیط‌ های صنعتی و شرایط دمایی سخت مناسب است.

گیت وی میکروتیک مدل KNOT LR9G kit از مقدار MTBF حدود 200,000 ساعت در دمای 25 درجه سانتی‌گراد بیانگر دوام و پایداری مناسب دستگاه در استفاده طولانی‌ مدت است. ولتاژ ورودی MicroUSB برابر با ۵ ولت و ولتاژ ورودی PoE-In در محدوده ۱۸ تا ۵۷ ولت قرار دارد. آداپتور همراه دستگاه دارای ولتاژ اسمی ۲۴ ولت و جریان اسمی ۱.۲ آمپر است.مجموعه نصب دیواری، در نصب روی ریل DIN و کابل USB OTG است. ورودی PoE از استانداردهای 802.3af/at پشتیبانی می‌کند و دستگاه به قابلیت PoE-Out و انژکتور هوشمند PoE نیز مجهز شده است.

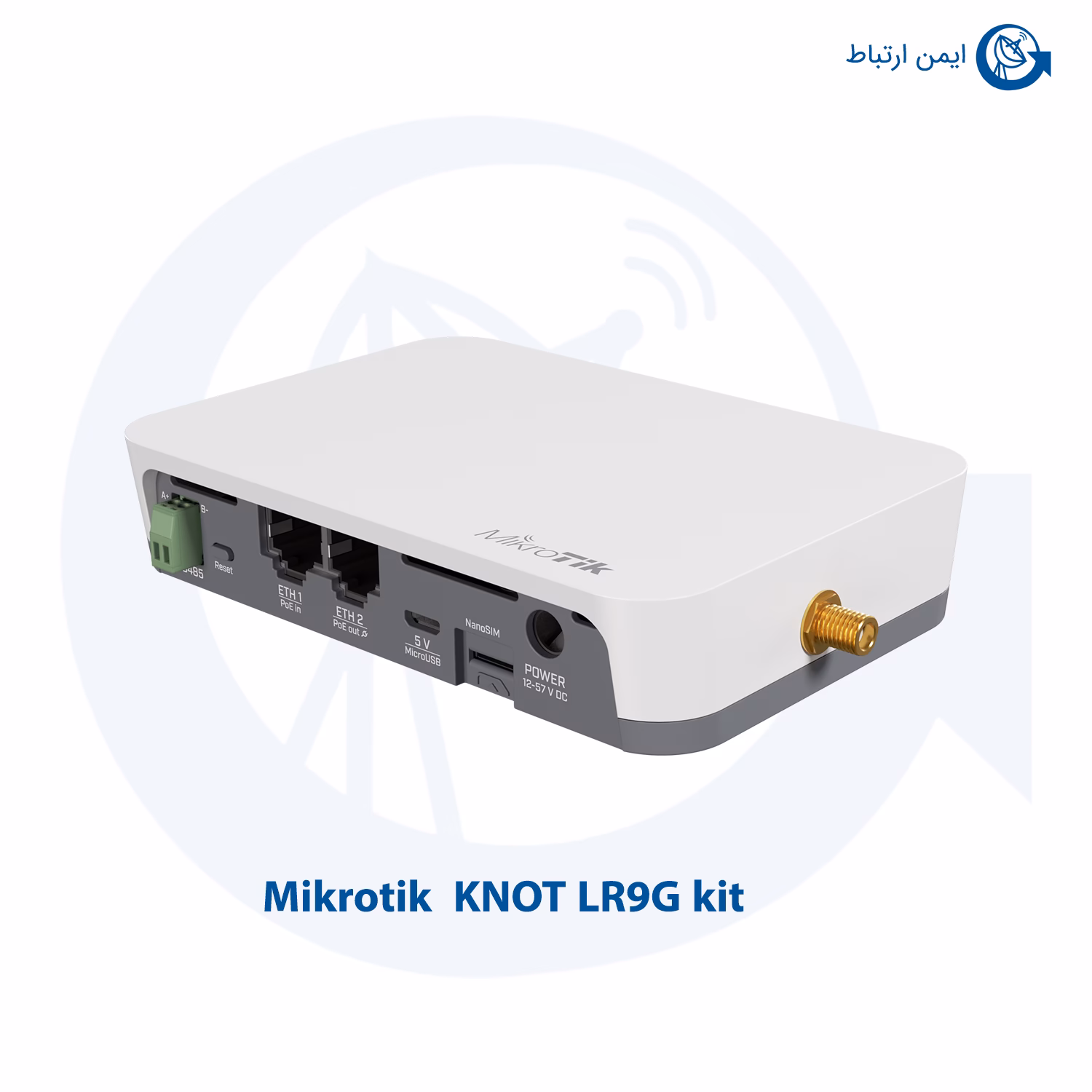

در این تصویر گیت وی میکروتیک مدل KNOT LR9G kit که دارای دو پورت 10/100 می باشد را مشاهده می کنید

خرید و قیمت Mikrotik مدل KNOT LR9G kit گیت وی

گیتوی میکروتیک KNOT LR9G kit از وای‌ فای با باند فرکانسی 2.4GHz پشتیبانی می‌کند. این باند یکی از رایج‌ ترین باند های وای‌ فای است، به دلیل برد مناسب‌ تر نسبت به باند 5GHz، برای ارتباطات عمومی، اتصال دستگاه‌ های سبک، تنظیمات اولیه و برخی کاربرد های اینترنت اشیا گزینه‌ ای مناسب محسوب می‌شود. البته باید توجه داشت که وای‌ فای میکروتیک مدل KNOT LR9G kit برای پوشش‌ دهی سنگین و تعداد زیاد کاربران طراحی نشده است، بلکه بیشتر نقش یک قابلیت ارتباطی کمکی را ایفا می کند.

استاندارد وای‌ فای گیت وی میکروتیک 802.11b/g/n است و ساختار دو زنجیره‌ای پشتیبانی می‌کند. آنتن داخلی آن دارای بهره ۱.۵ دسی‌بل ایزوتروپیک و پوشش ۳۶۰ درجه است. که معادل Wi-Fi 4 محسوب می‌شود. حداکثر نرخ انتقال وای‌ فای در مدل گیت وی میکروتیک مدل KNOT LR9G kit تا 300Mbit/s اعلام شده. این مشخصات برای کارهایی هم چون اتصال سبک، مدیریت دستگاه، ارتباط با تجهیزات IoT یا استفاده در پروژه‌ هایی که نیاز به وای‌ فای پایه دارند مناسب است. این دستگاه امکان ردیابی، پایش و خودکارسازی فرایندها را هوشمندتر و اقتصادی‌تر از همیشه فراهم می‌کند.

آنتن وای‌ فای گیت وی KNOT LR9G kit به‌ صورت داخلی طراحی شده و بهره آنتن آن در باند 2.4GHz برابر با 1.5dBi است. این دستگاه ظاهر جمع‌ وجور و ساده‌ تری دارد و نیازی به آنتن خارجی برای وای‌ فای ندارد، اما از نظر قدرت پوشش‌ دهی وای‌ فای، بیشتر برای فضاهای محدود و کاربردهای کنترلی مناسب است. چیپ وایرلس گیت وی میکروتیک مدل KNOT LR9G kit نیز QCA9531 است که وظیفه مدیریت ارتباط بی‌ سیم را بر عهده دارد. در نتیجه، وای‌ فای گیتوی مدل KNOT LR9G kit را باید یک قابلیت مکمل برای پروژه‌ های IoT دانست. این دستگاه دارای ۶۴ مگابایت حافظه RAM از نوع DDR2 و ۱۶ مگابایت حافظه داخلی از نوع Flash است.

KNOT اطلاعات Modbus را به TCP تبدیل کرده و داده‌ها را به‌صورت امن از طریق پروتکل‌های MQTT یا HTTPS و با استفاده از اتصال کم‌حجم LTE یا NB-IoT منتقل می‌کند. در زمین‌های کشاورزی و مناطق دورافتاده، گیت وی میکروتیک مدل KNOT LR9G kit می‌تواند داده‌های حسگرهای خاک، آب‌وهوا و سایر تجهیزات محیطی را جمع‌آوری کند. پشتیبانی از باندهای ارتباطی متنوع، دریافت قدرتمند سیگنال LoRa و سازگاری با GPS، این دستگاه را به گزینه‌ای مناسب برای جمع‌آوری داده در فواصل طولانی و با مصرف انرژی پایین تبدیل کرده است.

مزایای استفاده از mikrotik گیت وی مدل KNOT LR9G kit

گیت وی KNOT LR9G kit میکروتیک از کارت داخلی R11e-LR9G برای ارتباطات LoRa استفاده می‌کند. این کارت روی فرکانس 915MHz کار می‌کند و برای پروژه‌ های اینترنت اشیا یا IoT طراحی شده است، یعنی جایی که قرار است اطلاعات سنسور ها و تجهیزات هوشمند با مصرف انرژی کم و در فاصله نسبتاً زیاد منتقل شود. کارت R11e-LR9G از باندهای مختلفی مانند AU915–928، US902–928، AS923 و KR920–923 پشتیبانی می‌کند، بنابراین برای بازارها و مناطق مختلفی که از باند 915 مگاهرتز یا باندهای نزدیک به آن استفاده می‌کنند، کاربرد دارد.

یکی از نقاط قوت مهم گیتوی KNOT LR9G kit میکروتیک حساسیت دریافت بسیار خوب کارت LoRa آن است که تا ‎-141dBm اعلام شده است. هرچه حساسیت دریافت بهتر باشد، دستگاه توانایی بیشتری در دریافت سیگنال‌ های ضعیف از سنسورها یا تجهیزات دورتر خواهد داشت. این محصول با فرم‌ فکتور miniPCIe داخل دستگاه قرار گرفته و حداکثر مصرف برق آن 1.3W است، بنابراین در کنار برد مناسب، مصرف انرژی پایینی هم دارد و برای کاربردهای IoT گزینه‌ای اقتصادی و کارآمد محسوب می‌شود.

در بخش ارتباطات موبایل، گیت وی میکروتیک مدل KNOT LR9G kit به مودم BG770A مجهز شده و از فناوری‌های LTE CAT-M و NB-IoT پشتیبانی می‌کند. از فناوری LTE Cat NB2 در باندهای B1، B2، B3، B4، B5، B8، B12، B13، B17، B18، B19، B20، B25، B28 و B66 پشتیبانی می‌کند. همچنین فناوری LTE Cat M1 در باندهای B1، B2، B3، B4، B5، B8، B12، B13، B18، B19، B20، B25، B26، B27، B28 و B66 در دسترس است.

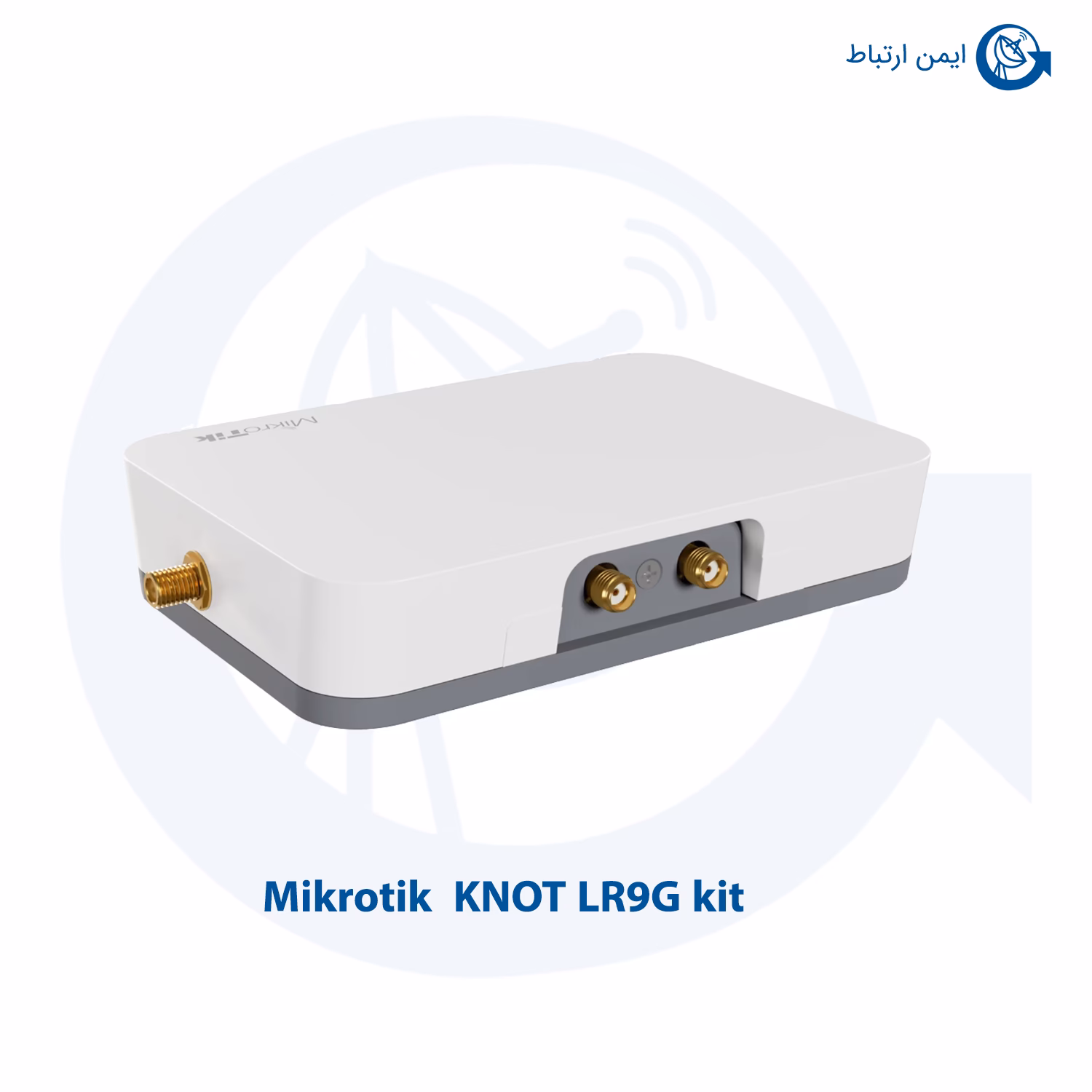

این یعنی گیت وی میکروتیک مدل KNOT LR9G kit می‌تواند با استفاده از یک عدد Nano SIM و کانکتور آنتن SMA برای LoRa مجهز شده است. داده‌ها را از طریق شبکه موبایل منتقل کند، قابلیتی که مخصوصاً در مکان‌ هایی که اینترنت ثابت یا شبکه کابلی در دسترس نیست بسیار کاربردی است. علاوه بر این، قابلیت GPS نیز از طریق کارت LR9G فراهم می‌ شود و در نسخه LR9G امکان استفاده هم‌ زمان از GPS و NB/CAT-M وجود دارد. در نرخ ۱ مگابیت بر ثانیه، توان ارسال ۲۲ dBm و حساسیت دریافت منفی ۹۶ dBm است. در نرخ ۱۱ مگابیت بر ثانیه، توان ارسال ۲۲ dBm و حساسیت دریافت منفی ۸۹ dBm ارائه می‌شود.

نتیجه گیری و سوالات متداول

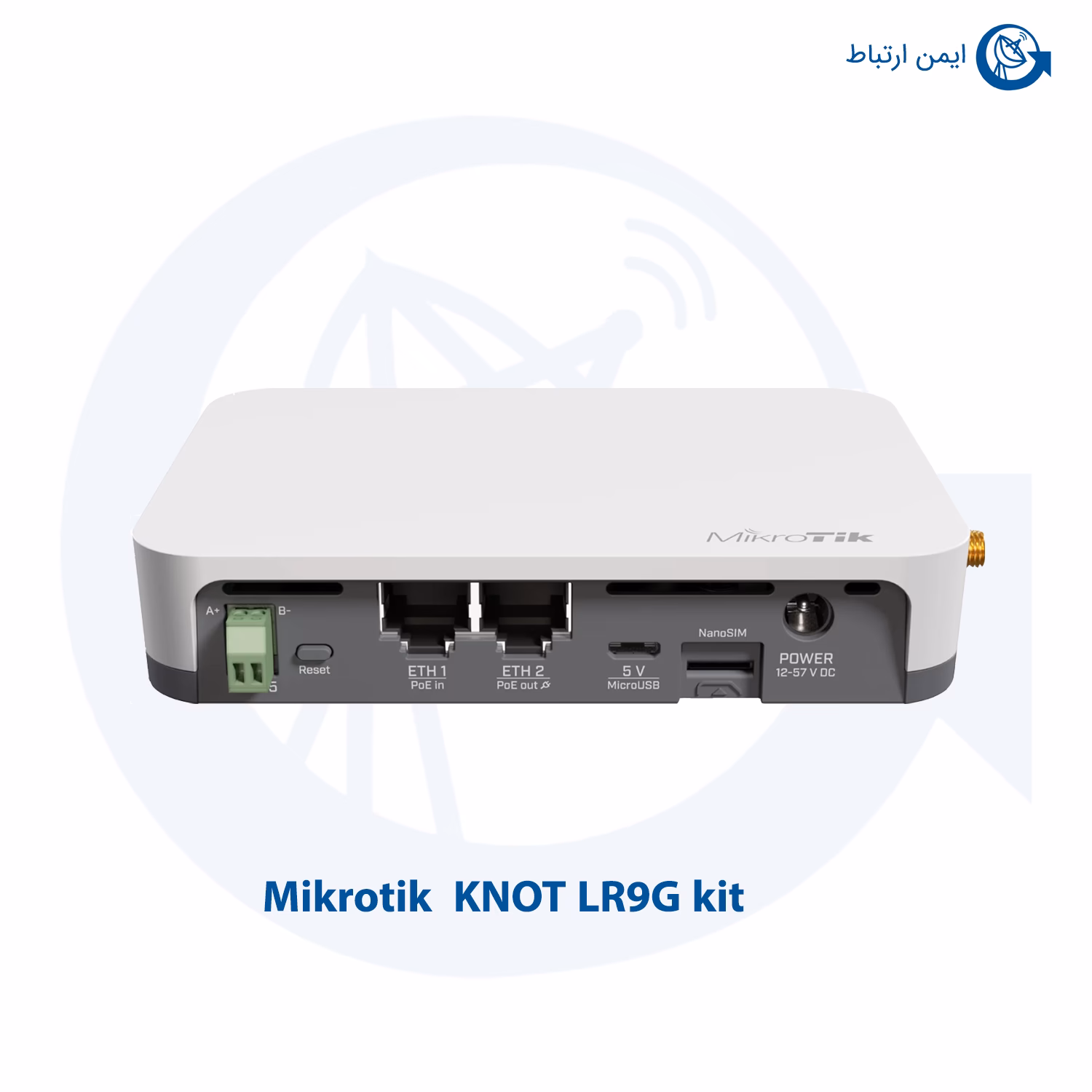

گیت وی mikrotik مدل KNOT LR9G kit از نظر پورت‌ ها و رابط‌ های ارتباطی، یک دستگاه کامل و منعطف برای پروژه‌ های اینترنت اشیا و کاربردهای صنعتی محسوب می‌شود. گیت وی میکروتیک مدل KNOT LR9G kit دارای 2 پورت اترنت 10/100Mbps است که برای اتصال دستگاه به شبکه، تجهیزات دیگر یا انتقال داده استفاده می‌شوند. همچنین امکان دریافت برق از طریق PoE-in وجود دارد، یعنی می‌ توان دستگاه را از طریق کابل شبکه روشن کرد و نیاز به کابل‌ کشی جداگانه برق را کاهش داد. پورت PoE-out نیز روی Ether2 قرار دارد.

در کنار پورت‌ های شبکه، KNOT LR9G kit  این دستگاه از فناوری‌های LTE CAT-M1 و NB2 از رابط‌ های صنعتی و ارتباطی مهمی مانند RS485، Modbus نوع AB در نظر گرفته شده است. MiniPCIe، Bluetooth 5.2 و GPIO پشتیبانی می‌کند. سیستم موقعیت‌یابی GNSS رابط RS485/Modbus برای اتصال به تجهیزات صنعتی، کنترلرها، سنسورها و دستگاه‌ هایی که در محیط‌ های اتوماسیون استفاده می‌شوند بسیار کاربردی است.

اسلات MiniPCIe نیز امکان استفاده از کارت‌ های داخلی سازگار را فراهم می‌کند و در این گیت وی میکروتیک مدل KNOT LR9G kit برای ارتباطات تخصصی دستگاه نقش مهمی دارد. از نظر تغذیه mikrotik گیتوی مدل KNOT LR9G kit برای اتصال شبکه، دو پورت اترنت ۱۰۰ مگابیتی که انعطاف بسیار خوبی دارد و از 3 ورودی برق DC شامل DC jack، PoE-in و MicroUSB پشتیبانی می‌کند. ورودی microUSB با ولتاژ 5V کار می‌کند، ورودی DC Jack بازه 12 تا 57V را پشتیبانی می‌کند و ورودی PoE-in نیز با استاندارد 802.3af/at و ولتاژ 18 تا 57V سازگار است.
